      移动式垃圾压缩机产品简介

          一、20方移动压缩垃圾箱产品概述

      JHY系列移动式垃圾压缩机是我公司根据柜内环卫设备市场需求及垃圾转运模式,自主研发的具有先进技术和工艺的垃圾压缩处理设备,主要用于对城区街道、商业区、居民工厂、学校、医院的生活垃圾进行收集转运。

      JHY系列移动式垃圾压缩机采用水平压缩技术,对收集来的松散生活垃圾直接压入封闭式的垃圾箱内进行压缩减容,排出垃圾中所含污水和气体,再用车厢可卸式垃圾车转运。该设备具有臭气散发少、无二次污染、占地面积小、机动灵活等特点,特别适用于市区征地难、场地较小的条件下新建转运站及旧站改造。JHY10-A / JHY12-A / JHY15-A / JHY18-A型移动式垃圾压缩机主要适用于人力车及1.5吨以下的小型机动车(宽度不大于1.8米)上料的垃圾收集方式。

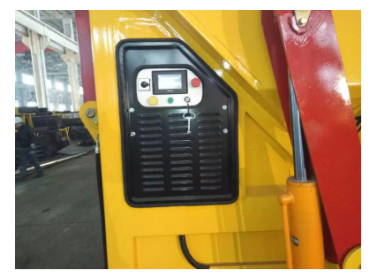

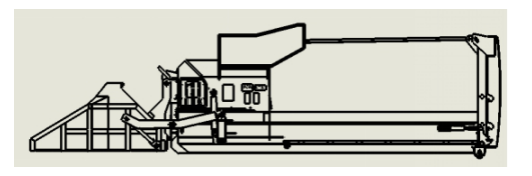

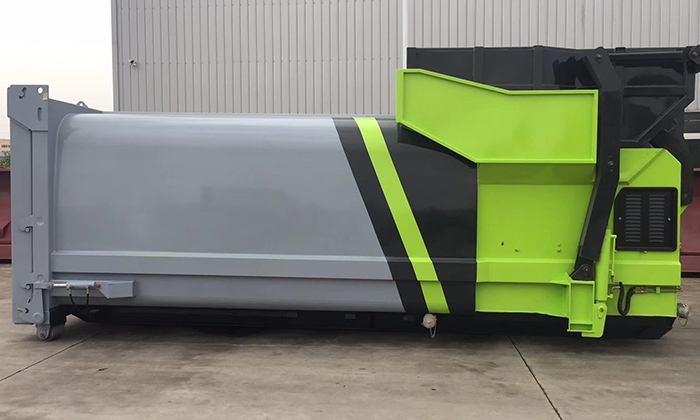

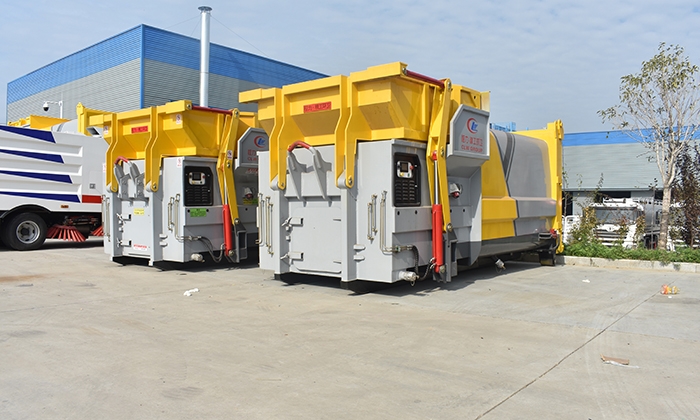

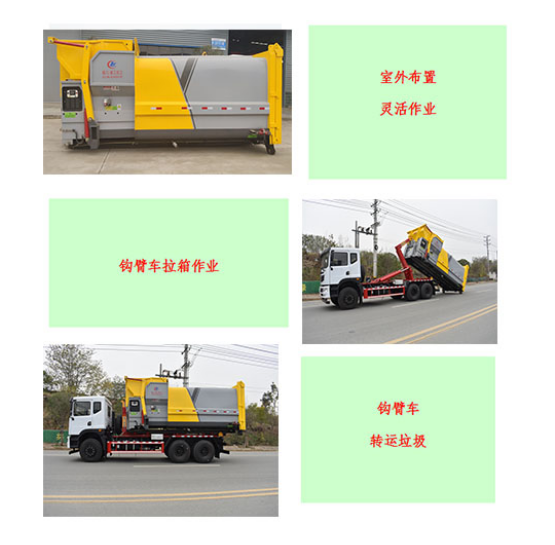

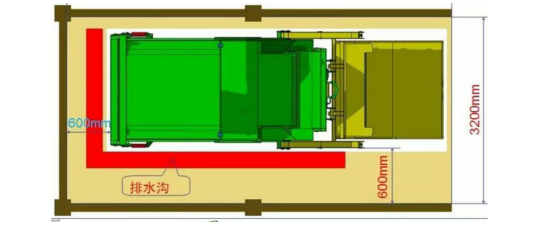

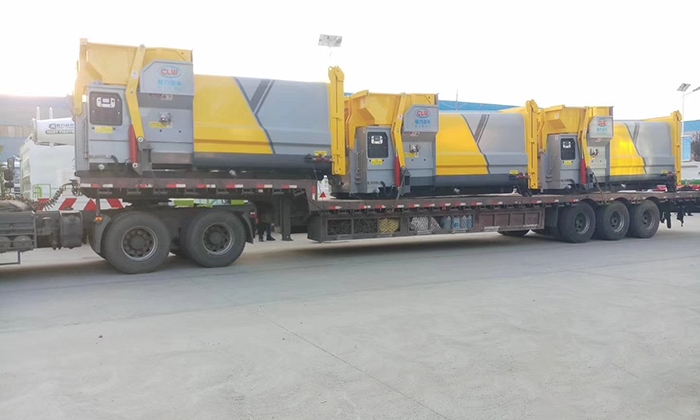

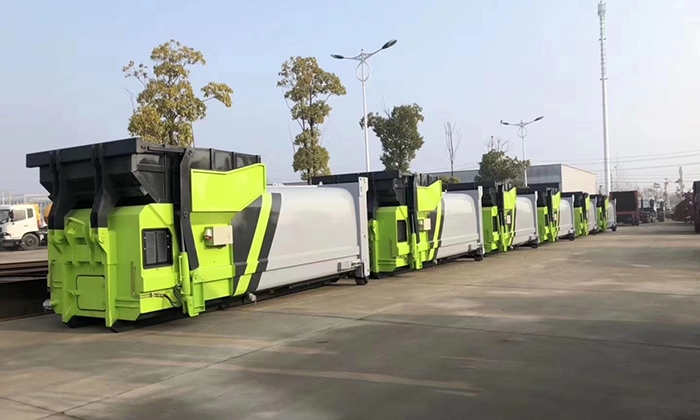

           二、20方移动压缩垃圾箱设备照片


         三、20方移动压缩垃圾箱主要技术参数与配置

      技术项目

      技术参数

      相应配置

      型号

      CL20型

      海纳尔动力控制单元,进口台湾台达PLC控制系统,信捷显示器,施耐德电器开关,台湾台达CPU处理器。

      外形尺寸:长*宽*高(mm)

      7230×2575×2560

      箱体容积(m3)

      20

      翻料斗容积(m3)

      2.5

      设备投料口高度mm

      1530



      底梁宽度mm

      1060



      导向轮轮距mm

      2200



      吊耳中央高度(mm)

      1570



      液压系统额定压力(Mpa)

      21

      意大利进口凯斯帕齿轮泵或马祖齿轮泵

      最大压缩力(KN)

      280



      压实密度(t/m3)

      0.8



      运行噪音dB

      63



      电机功率(Kw)

      7.5

      ABB定制专用电机

      电源

      380V.三相.15A,防水设计



      推头循环时间(S)

      42



      压缩腔单次循环行程容积(m3)

      1.2



      理论:单机处理垃圾量(m3/h)

      95



      卸料后门开启方式

      快换液压接头



      整机重量(kg)

      6000

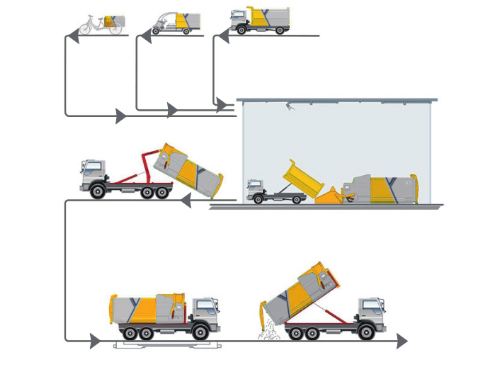

         四、20方移动压缩垃圾箱产品工艺流程




        五、20方移动压缩垃圾箱产品的技术特点

      (1)设备模块化设计,可独立作业,不需要配套其它设备和厂房,布置灵活;

      (2)压缩机功率达 7.5kw,进料口容积大,设备工作效率高,抗高峰冲击能力强;

      (3)设备具有后门“B 型”密封和底部储水的双重密封设计,整个箱体密封设计,垃圾运输过程无二次污染;



      (4)垃圾箱整体为大弧形结构,其底板采用 5mmQ345 高强度、耐磨钢材,侧板及顶板采用 5mmQ345 高强度、耐磨钢材,压缩推头的两侧板采用 10mmQ345 高强度、耐磨钢材,压缩仓的两侧板采用 12mm,10mm基板和耐磨板拼焊而成,滑动耐磨件采用高强尼龙 PA66,整体结构合理,使用寿命长;



      (5)垃圾储存箱体采用前小后大的锥度设计,便于垃圾倾倒,并且压缩腔前部设置有垃圾剪切和防垃圾反弹装置;




      (6)设备采用 PLC 可编程序控制器,可实现人机信息对话、实时显示系统状态,控制系统简捷高效;




      (7)电液控制系统元器件均为国际知名品牌产品,设备使用安全可靠;

      序号

      型 号

      名 称

      数量

      品 牌

      1

      YWZ-80T

      液位计

      1

      HaiNaer

      2

      TAB0761B12P

      空气滤清器

      1

      CLEAN

      3

      HN15.01

      机架组件

      1

      HaiNaer

      4

      HN15.02.01

      油箱组件

      1

      HaiNaer

      5

      PT310250-155

      液位液温开关

      1

      HaiNaer

      6

      56274006

      吸油滤油器

      1

      HaiNaer

      7

      YLF150

      风冷式油冷却器

      1 套

      HaiNaer

      8

      HR-012

      液控单向阀

      1

      ATOS

      9

      DHE-063 0/2-24DC

      电磁换向阀

      3

      ATOS

      10

      DHE-063 2/2/A-24DC

      电磁换向阀

      1

      ATOS

      11

      RVC0.M22.0G.0000

      溢流阀

      2

      VIS

      12

      HN15.02.03-01

      阀 块

      1

      HaiNaer

      13

      HPCK-12

      单向节流阀

      2

      华液

      14

      WDR15A/4

      单向阀

      1

      VTOZ

      15

      8252.84.2517

      压力传感器

      1

      TRAFAG

      16

      MCS-G1/4

      测压接头

      1

      MCS

      17

      WDR10A-10

      单向阀

      1

      VTOZ

      18

      PLP20.14D0 /ALP2A-D-20

      齿轮泵

      1

      CASAPPA /MARZOCCHI

      19

      MS112L-4-B35-5.5(顶置)

      电动机

      1

      HaiNaer

      20

      HN11.03-01/CR24 28X50-Z17.29X24

      钟罩/联轴器

      1

      HaiNaer

      21

      EEPE4BC-P10B

      回油过滤器

      1

      HaiNaer

      22


      配套胶管

      1 套

      PARKRE


              (8)设备能耗损失效率参数:压缩机连续工作 2h 后的油箱内油温:≤45℃

      (9)设备安全参数要求:设备的绝缘电阻率:≥350MΩ;

      (10)料斗举升机构满载时任意工作位置停止 15min 油杠杆沉降量:≤3mm。

      (11)产品所有结构件均经过抛丸、除锈、喷涂处理,与垃圾直接接触的钢材均进行了酸洗、磷化等防腐处理,整机防腐性好。

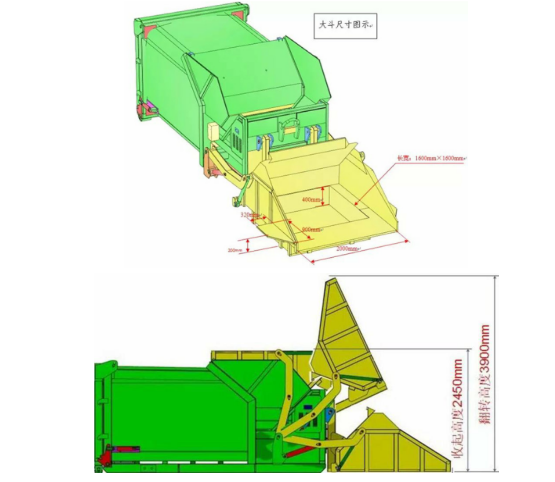

                      料斗上料结构示意图



         六、20方移动压缩垃圾箱主要组成单元

      1、翻料斗:垃圾的装填容器3m3,可将翻料斗内的垃圾倾倒入压缩腔的机构;

      2、压缩机头:由动力单元(PLC自动控制)、“W”型压缩头和装填腔组成,将料斗送入的松散垃圾压入垃圾箱内;

      3、动力控制单元:动力及控制系统,驱动压缩头将垃圾压入箱体;

      4、箱体:垃圾容器,集装压缩垃圾;

      5、锁紧机构:采用液压连杆机构锁紧固定后门;

      6、尾门:垃圾箱体后盖,密封箱体内垃圾或打开后倾卸垃圾。
