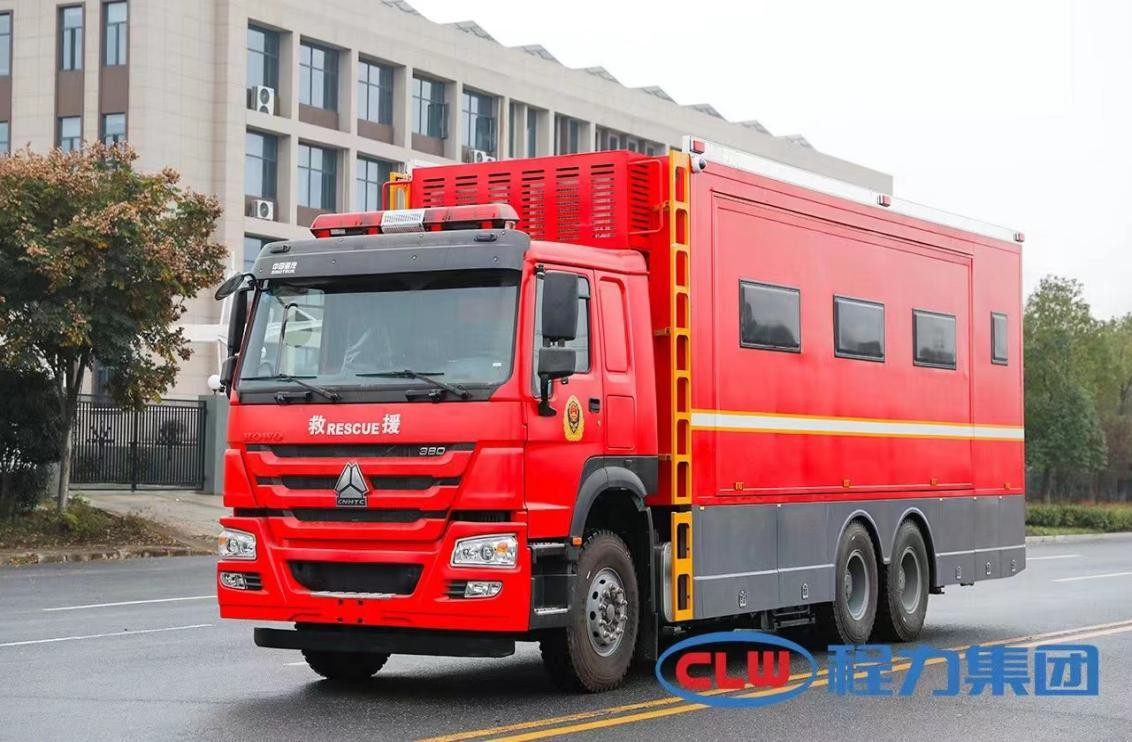

    CL5220TSY6BZ型宿营车

    发布时间:   2022/4/20作者:程力专用汽车股份有限公司   底盘型号:ZZ1257N464GF1   额定质量:0   查看次数:
    • 多方位展示图
    • 规格配置

      1、设计理念

             高标准、科学改装,保证车辆具有优良可靠性能

      1、车体改装符合国家和行业相应标准;

      2、改装后整车各项主要性能指标不低于原车性能指标;

      3、根据汽车底盘轴距、承载、额定总重和用户需求对整车进行优化布局设计,确保轴荷分配及左右配重应合理,同时保证具有最大的工作空间,各功能区的设计科学、合理, 避免工作时出现相互交叉影响;

      4、整车设计使用年限在 10 年以上,车体各部做相应的防锈、防腐蚀处理。

      5、车体改造完成后进行整车性能测试,如行驶试验、载荷平衡测试、淋雨测试等,确保整车性能符合设计要求;

           安全环保材料,保证安全

      1、改装原材料采用符合相关标准并通过“CCC”质量认证的材料,各种材料具有无污染、绿色环保材料、防火/防水材料;胶为汉高无苯胶;各项性能符合相应材料标准;车外螺钉、螺母、垫片等紧固件全部选用不锈钢 1Cr18Ni9Ti 材料,铆钉可采用铝铆钉;车顶平台骨架采用矩管电泳处理;车顶平台采用铝合金花纹板;车外喷涂与原车相同的金属漆。

      2、全车采用防火材料,保证车辆的防火性能;

      3、所有改装用的胶、漆、板材全部采用环保材料,保证车内环境质量;

      4、改装不改变整车配重及重心,保证车辆的侧向稳定性和刹车性能;

           科学配重,保证车辆承载及稳定性,提高安全性

      1、为确保整车性能,在整车设备选用时,我们在确保质量的前提下,尽量采用重量轻的设备及材料,以减小整车的重量。在进行总体布置时,我们对整车设备进行了合理的布置, 注意前、后轴的轴荷分配比例及左右两侧的重量平衡,并进行校核,确保前后轴荷在厂家规定的范围内。

      2、设计采用全 3D 数模设计并运用科学合理仿真手段确保我们的车厢耐用稳固:

      3、仿真及有限元分析确保车厢顶部负载 2 吨及侧碰撞负载 1.5 吨时车厢骨架相对变形量符合相关法规标准,确保厢内设备的防护及乘员安全。

      2、主要配置表

      项目

      详细配置参数

      品牌

      单位

      数量

      底盘

      重汽 ZZ1257N464GF1

      豪沃

      1

      厢体

      通风天窗

      程力定制

      2

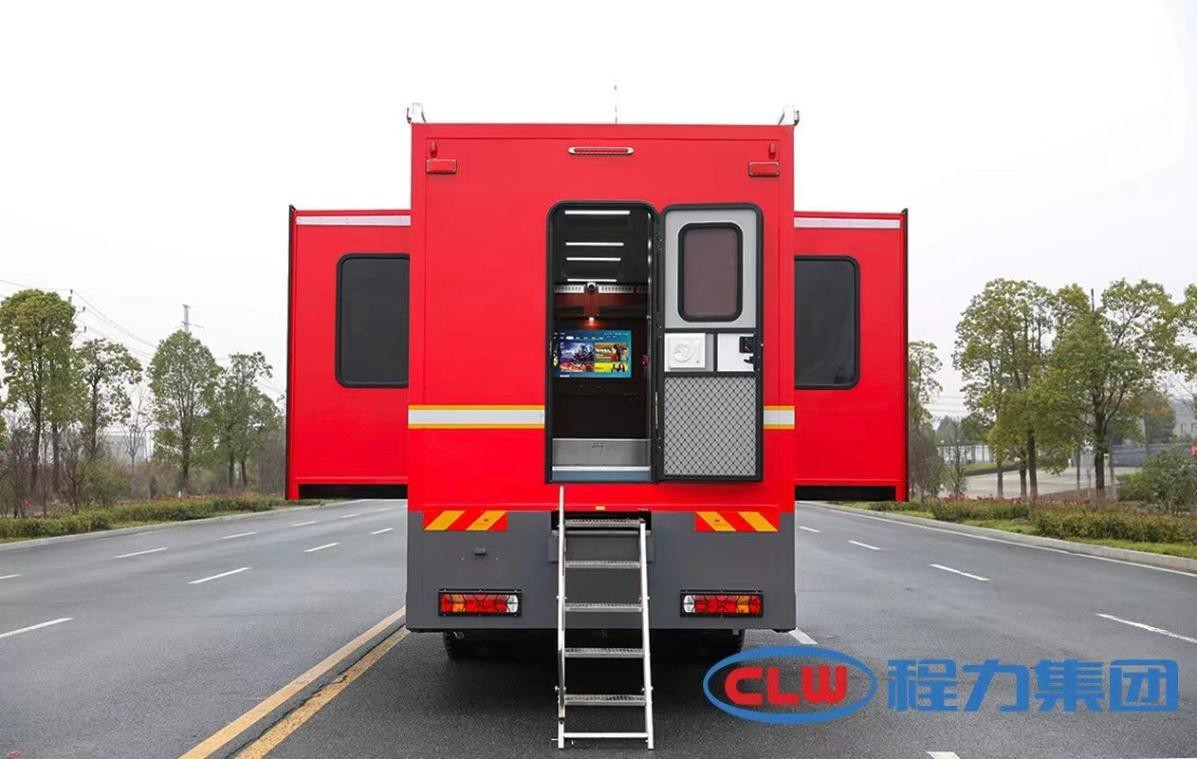

      抽拉梯

      程力定制

      1

      出入门

      程力定制

      1

      外推窗

      程力定制

      6

      专用功能系统

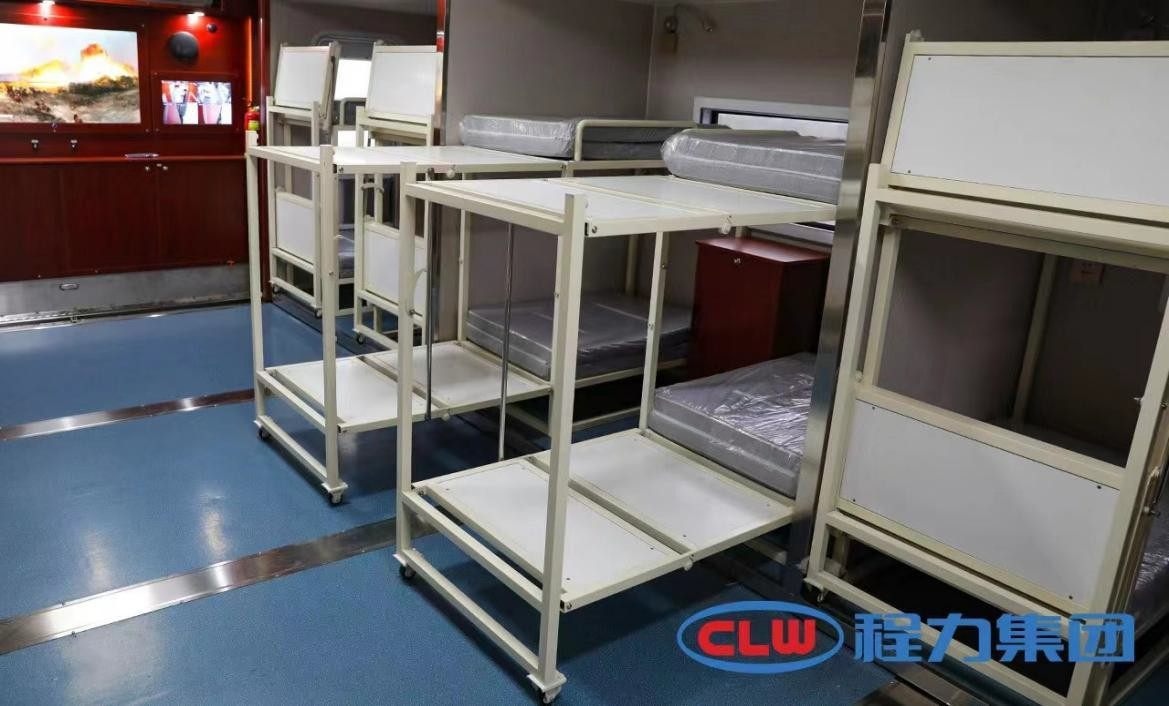

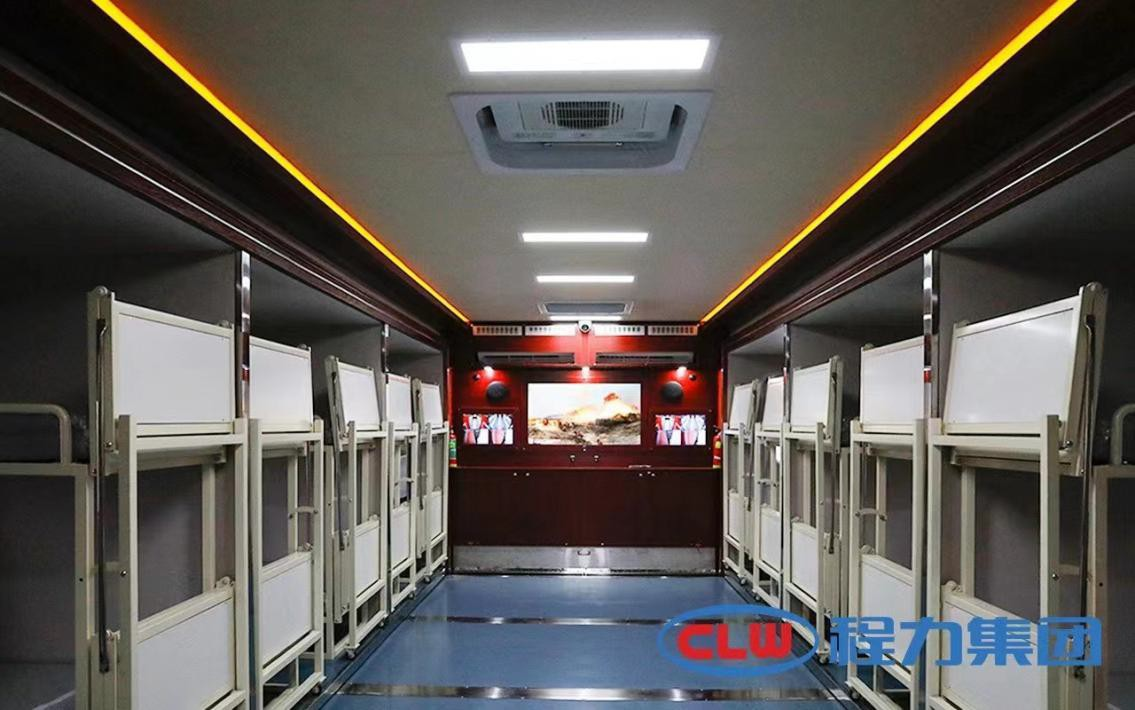

      折叠床

      程力定制

      28

      床头柜

      程力定制

      6

      卫浴间

      程力定制

      1

      电视柜

      程力定制

      1

      配电系统

      发电机(8KW柴油静音发电机)

      程力定制

      1

      空调(2匹)

      程力定制

      2

      暖风机(5KW)

      程力定制

      1

      液晶电视

      程力定制

      1

      充电逆变一体机(2KW)

      程力定制

      1

      双电源自动转换器

      程力定制

      1

      蓄电池(200A)

      程力定制

      2

      便携式卷线盘(30米)可选装电动

      程力定制

      1

      外接航空插头

      程力定制

      1

      卫浴间换气扇

      程力定制

      1

      辅助系统

      360全景行车记录仪

      程力定制

      1

      车载电台

      程力定制

      1

      警灯(长红1.6米)

      程力定制

      1

      防雷接地系统

      程力定制

      1

      避雷针

      程力定制

      1

      水路系统

      500L净水箱(不锈钢)

      程力定制

      1

      200L污水箱(不锈钢)

      程力定制

      1

      水泵

      程力定制

      1

      3、重要技术参数

      【整车技术参数】

      产品商标

      程力牌

      公告批次

      353(扩展)

      产品名称

      宿营车

      产品型号

      CL5220TSY6BZ

      总质量(Kg)

      22000

      驾驶室准乘人数(人)

      3,2

      整备质量(Kg)

      21805,21870

      外形尺寸(mm)

      11980×2500×3950

      接近角/离去角(°)

      19/8

      前悬/后悬(mm)

      1430/3400

      轴荷(Kg)

      6160/15840(二轴组)

      最高车速(Km/h)

      89

      备注

      1.采用轴距:5800+1350mm;总长(mm)=前悬+轴距+后悬(mm)对应关系为:11980=1430+5800+1350+3400.2.该车主要用于野外宿营功能,主要专用装置为厢体、床位等.3.裙边结构代替侧防护,后防护材质为Q235,截面尺寸宽×高(mm):105×120,下边缘离地高360mm.4.ABS系统控制器生产企业/型号为威伯科(上海)管理有限公司/4460046300.5.选用发动机:MC07H.33-60,MC07H.29-60,MC09.35B-60,MC09.35-60,WP8.350E61,MC11.40-60,MC07.31-60,MC07.27-60,MC07.34-60,MC07H.35-60,WP10H400E62,MC09.38-60,WP9H350E62,MC11.40-61.6.装有限速装置,限速89km/h.选装驾驶室; 选装外观和内饰样式.

      底盘技术参数】

      底盘型号

      ZZ1257N464GF1

      底盘名称

      载货汽车底盘

      商标名称

      豪沃牌

      生产企业

      中国重汽集团济南卡车股份有限公司

      轴数

      3

      轮胎数

      10

      轴距 (mm)

      3200+1350,3175+1400,3800+1350,3775+1400,4100+1350,4075+1400,4300+1350,4275+1400,4600+1350,4575+1400,4900+1350,4875+1400,5200+1350,5175+1400,5800+1350,5775+1400,5740+1470,5800+1470

      轮胎规格

      315/80R22.5 16PR,295/80R22.5,12R22.5,12.00R20 16PR,11.00R20

      钢板弹簧片数

      11/12,11/10,10/12,4/12,4/5,3/10,3/4,2/4,4/-,3/-,2/-,4/-/-,3/-/-,2/-/-

      前轮距(mm)

      2015,2035

      燃料种类

      柴油

      后轮距(mm)

      1830/1830,1850/1850,1870/1870

      排放依据标准

      GB17691-2018国

      发动机型号

      发动机生产企业

      排量(ml)

      功率(Kw)

      MC07H.33-60

      MC07H.29-60

      MC09.35B-60

      MC09.35-60

      WP8.350E61

      MC11.40-60

      MC07.31-60

      MC07.27-60

      MC07.34-60

      MC07H.35-60

      WP10H400E62

      MC09.38-60

      WP9H350E62

      MC11.40-61

      WP7H270E62

      WP7H300E62

      WP7H320E62

      MC07.29-60

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      潍柴动力股份有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      潍柴动力股份有限公司

      中国重型汽车集团有限公司

      潍柴动力股份有限公司

      中国重型汽车集团有限公司

      潍柴动力股份有限公司

      潍柴动力股份有限公司

      潍柴动力股份有限公司

      中国重型汽车集团有限公司

      7360

      7360

      8765

      8765

      7800

      10518

      6870

      6870

      6870

      7360

      9500

      8765

      8800

      10518

      6800

      6800

      6800

      6870

      240

      213

      260

      260

      257

      297

      228

      202

      251

      257

      294

      279

      257

      297

      199

      221

      235

      213

      4、售后服务

      程力集团售后服务人员始终秉承“为客户增值,让客户感动” 的服务理念,一切以客户利益为重,以客户满意作为工作的唯一标准,尽己所能,为客户需要尽心尽责,最大限度的节省客户时间、费用,以最短的时间、最少的费用为客户一次性解决问题。

      全国319家售后服务站,比同类厂家服务站受控程度更高,服务质量、维修水平也更有保障。
