CL5160TSY6BZ型宿营车

发布时间： 2022/4/20作者：程力专用汽车股份有限公司销售二十一分公司底盘型号：DFH5160XXYE6 额定质量：0 查看次数：

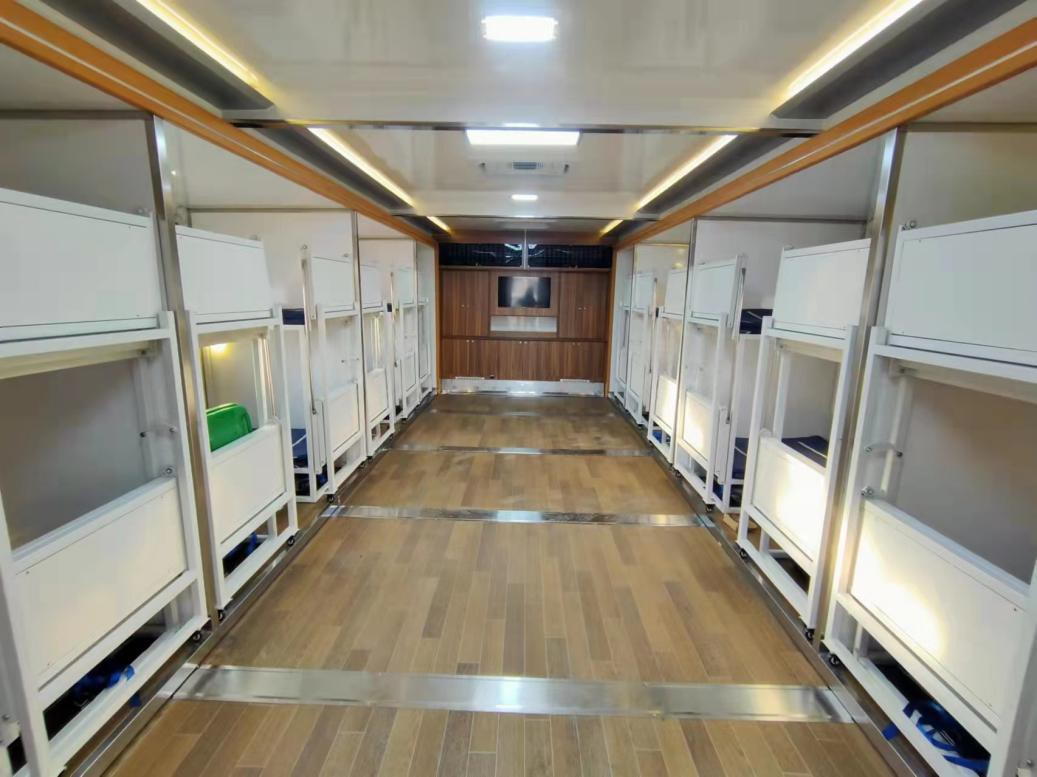

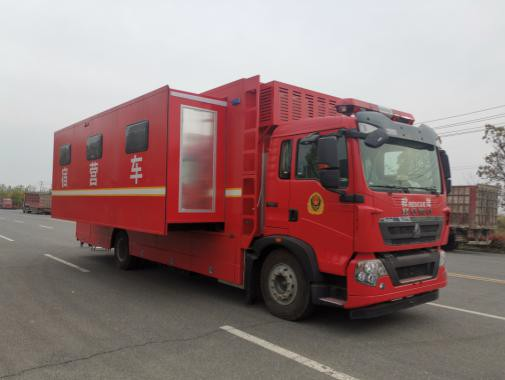

多方位展示图
规格配置

1、设计理念

高标准、科学改装，保证车辆具有优良可靠性能

1、车体改装符合国家和行业相应标准；

2、改装后整车各项主要性能指标不低于原车性能指标；

3、根据汽车底盘（轴距、承载、额定总重）和用户需求对整车进行优化布局设计，确保轴荷分配及左右配重应合理，同时保证具有最大的工作空间，各功能区的设计科学、合理，避免工作时出现相互交叉影响；

4、整车设计使用年限在 10 年以上，车体各部做相应的防锈、防腐蚀处理。

5、车体改造完成后进行整车性能测试，如行驶试验、载荷平衡测试、淋雨测试等，确保整车性能符合设计要求；

安全环保材料，保证安全

1、改装原材料采用符合相关标准并通过“CCC”质量认证的材料，各种材料具有无污染、绿色环保材料、防火／防水材料；胶为汉高无苯胶；各项性能符合相应材料标准；车外螺钉、螺母、垫片等紧固件全部选用不锈钢 1Cr18Ni9Ti 材料，铆钉可采用铝铆钉；车顶平台骨架采用矩管电泳处理；车顶平台采用铝合金花纹板；车外喷涂与原车相同的金属漆。

2、全车采用防火材料，保证车辆的防火性能；

3、所有改装用的胶、漆、板材全部采用环保材料，保证车内环境质量；

4、改装不改变整车配重及重心，保证车辆的侧向稳定性和刹车性能；

科学配重，保证车辆承载及稳定性，提高安全性

1、为确保整车性能,在整车设备选用时，我们在确保质量的前提下，尽量采用重量轻的设备及材料，以减小整车的重量。在进行总体布置时,我们对整车设备进行了合理的布置，注意前、后轴的轴荷分配比例及左右两侧的重量平衡，并进行校核，确保前后轴荷在厂家规定的范围内。

2、设计采用全 3D 数模设计并运用科学合理仿真手段确保我们的车厢耐用稳固：

3、仿真及有限元分析确保车厢顶部负载 2 吨及侧碰撞负载 1.5 吨时车厢骨架相对变形量符合相关法规标准，确保厢内设备的防护及乘员安全。

2、主要配置表

项目

详细配置参数

品牌

单位

数量

底盘

东风天锦DFH5160XXYE6

东风天锦

辆

1

厢体

通风天窗

程力定制

套

2

抽拉梯

程力定制

套

1

出入门

程力定制

套

1

外推窗

程力定制

套

6

专用功能系统

折叠床

程力定制

套

24

床头柜

程力定制

套

6

卫浴间

程力定制

套

1

电视柜

程力定制

套

1

配电系统

发电机

程力定制

个

1

空调（2匹）

程力定制

个

2

液体加热器（5KW）

程力定制

套

1

液晶电视（50寸）

程力定制

个

1

充电逆变一体机（2KW）

程力定制

个

1

双电源自动转换器

程力定制

个

1

蓄电池（200A）

程力定制

个

2

便携式卷线盘（30米）可选装电动

程力定制

个

1

外接航空插头

程力定制

套

1

卫浴间换气扇

程力定制

套

1

辅助系统

360行车记录仪

程力定制

套

1

车载电台

程力定制

套

1

警灯（长红1.6米）

程力定制

套

1

防雷接地系统

程力定制

套

1

避雷针

程力定制

个

1

水路系统

500L净水箱（不锈钢）

程力定制

个

1

200L污水箱（不锈钢）

程力定制

个

1

水泵

程力定制

台

1

3、重要技术参数

【整车技术参数】

产品商标

程力牌

公告批次

352（扩展）

产品名称

宿营车

产品型号

CL5160TSY6BZ

总质量(Kg)

16000

驾驶室准乘人数(人)

2,3

整备质量(Kg)

15870,15805

外形尺寸(mm)

10700×2550×3980

接近角/离去角(°)

16/8,14/8

前悬/后悬(mm)

1400/3500,1430/3470

轴荷(Kg)

5600/10400

最高车速(Km/h)

89

备注

1.采用轴距:5800mm;总长(mm)=前悬+轴距+后悬(mm)对应关系为:10700=1430+5800+3470,10700=1400+5800+3500.2.该车主要用于野外宿营功能,主要专用装置为厢体、卧铺等.3.侧防护为裙边结构,后防护采用Q235,焊接连接,后防护截面高度尺寸120mm,截面宽度尺寸100mm,下边缘离地高度470mm.4.ABS型号/生产厂家:ABS 8/东科克诺尔商用车制动系统(十堰)有限公司,ABS-E 4S/4M/威伯科汽车控制系统(中国)有限公司.5.选装外观和内饰,选装外观,选装内部布局样式.

【底盘技术参数】

底盘型号

DFH5160XXYE6

底盘名称

厢式运输车底盘

商标名称

东风牌

生产企业

东风商用车有限公司

轴数

2

轮胎数

6

轴距 (mm)

5800

轮胎规格

9.00R20 16PR,10R22.5 16PR,10.00R20 18PR,11R22.5 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+8,2/3+2,3/4+3,2/10+8,3/10+8,11/10+8

前轮距(mm)

1815,1860,1835

燃料种类

柴油

后轮距(mm)

1800

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DDi50E190-60

D4.0NS6B185

东风商用车有限公司

东风康明斯发动机有限公司

5000

4000

147

136

4、售后服务

程力集团售后服务人员始终秉承“为客户增值，让客户感动” 的服务理念，一切以客户利益为重，以客户满意作为工作的唯一标准，尽己所能，为客户需要尽心尽责，最大限度的节省客户时间、费用，以最短的时间、最少的费用为客户一次性解决问题。

全国319家售后服务站，比同类厂家服务站受控程度更高，服务质量、维修水平也更有保障。
