HTX5120XXHL6型救险车

发布时间： 2022/4/20作者：程力专用汽车股份有限公司销售二十一分公司底盘型号：EQ1185LJ9CDE 额定质量：0 查看次数：

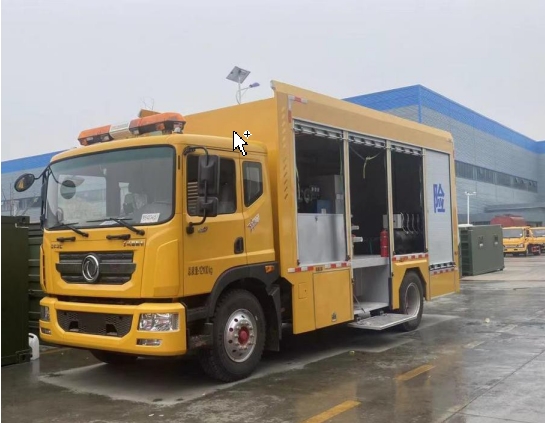

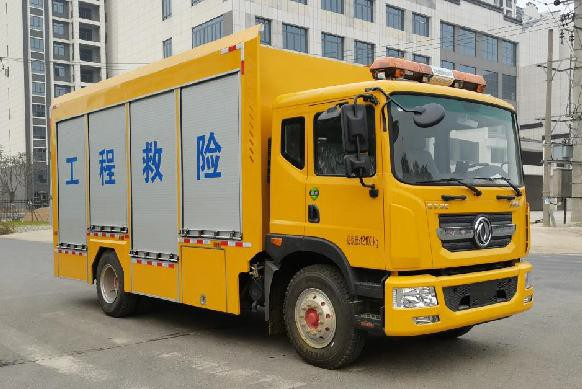

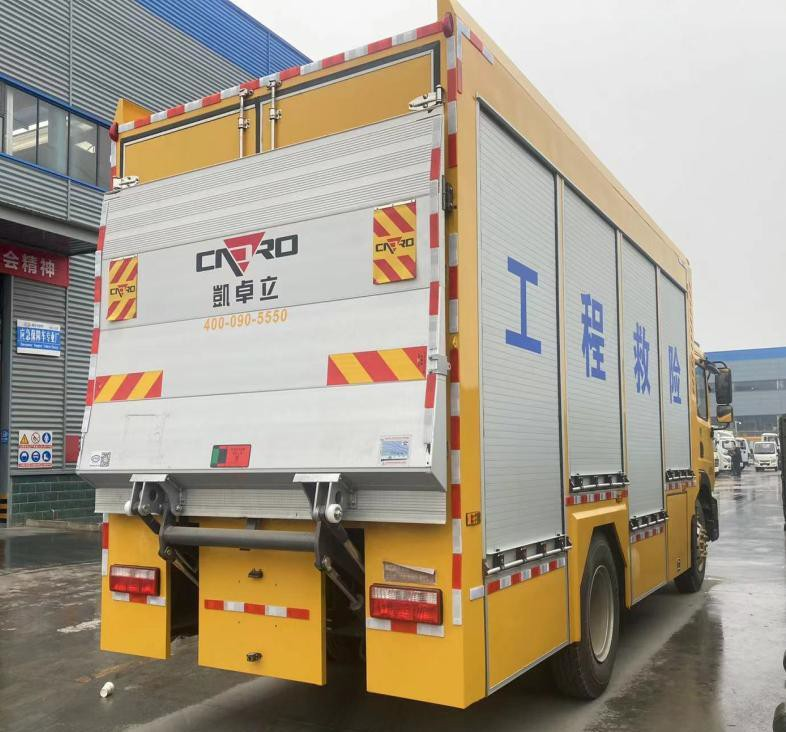

多方位展示图
规格配置

1、整车概述

工程救险车采用东风 D9 型 EQ1185LJ9CDE 型底盘进行改装，厢体由钢骨架，卷帘门、液压尾板、器材箱等组成，可根据抢险设备的外形尺寸及特点固定、安装，适用于通过复杂路况向一线输送使用。形成机动性强、为工程队，部队在野外执行任务时提供应急抢险救援保障。

2、设计理念

高标准、科学改装，保证车辆具有优良可靠性能

1、车体改装符合国家和行业相应标准；

2、改装后整车各项主要性能指标不低于原车性能指标；

3、根据汽车底盘（轴距、承载、额定总重）和用户需求对整车进行优化布局设计，确保轴荷分配及左右配重应合理，同时保证具有最大的工作空间，各功能区的设计科学、合理，避免工作时出现相互交叉影响；

4、整车设计使用年限在 10 年以上，车体各部做相应的防锈、防腐蚀处理。

5、车体改造完成后进行整车性能测试，如行驶试验、载荷平衡测试、淋雨测试等，确保整车性能符合设计要求；

安全环保材料，保证安全

1、改装原材料采用符合相关标准并通过“CCC”质量认证的材料，各种材料具有无污染、绿色环保材料、防火／防水材料；胶为汉高无苯胶；各项性能符合相应材料标准；车外螺钉、螺母、垫片等紧固件全部选用不锈钢

1Cr18Ni9Ti 材料，铆钉可采用铝铆钉；车顶平台骨架采用矩管电泳处理；车顶平台采用铝合金花纹板；车外喷涂与原车相同的金属漆。

2、全车采用防火材料，保证车辆的防火性能；

3、所有改装用的胶、漆、板材全部采用环保材料，保证车内环境质量；

4、改装不改变整车配重及重心，保证车辆的侧向稳定性和刹车性能；

科学配重，保证车辆承载及稳定性，提高安全性

1、为确保整车性能,在整车设备选用时，我们在确保质量的前提下，尽量采用重量轻的设备及材料，以减小整车的重量。在进行总体布置时,我们对整车设备进行了合理的布置，注意前、后轴的轴荷分配比例及左右两侧的重量平

衡，并进行校核，确保前后轴荷在厂家规定的范围内。

2、设计采用全 3D 数模设计并运用科学合理仿真手段确保我们的车厢耐用稳固：

3、仿真及有限元分析确保车厢顶部负载 2 吨及侧碰撞负载 1.5 吨时车厢骨架相对变形量符合相关法规标准，确保厢内设备的防护及乘员安全。

3、主要配置参数

项目

详细配置参数

品牌

单位

数量

底盘

东风底盘EQ1185LJ9CDE 发动机型号：

YCS04200-68 功率：147kw

东风

辆

1

副车架加装

汽车大梁专用，防腐电泳处理

程力定制

套

1

厢体

骨架采用高强度镀锌钢管焊接而成，内饰采用铝合金花纹板

程力定制

套

1

卷帘门

左右两侧卷帘门

程力定制

套

8

尾门

后门双开

程力定制

套

1

动力单元

液压尾板（1500kg）

程力定制

套

1

液压动力单元

程力定制

套

1

器材架

铝合金器材架，设备舱

程力定制

套

1

交直流荧光灯

车内照明装置

程力定制

套

1

灭火器

厢体内和厢体下方便取用

程力定制

套

1

接地装置

接地装置有效防止静电

程力定制

套

1

GPS、倒车影像、

雷达

可选装配置

程力定制

套

1

液压支腿

单腿 8 吨（选装）

程力定制

套

1

警灯

1.6 米长排警灯，爆闪灯（选装）

程力定制

套

1

辅助系统

UPS 电源

程力定制

套

1

UPS 蓄电池

程力定制

套

1

双电源自动转换器

程力定制

个

1

蓄电池（200A）

程力定制

个

1

设备

发电机，电焊机，等离子切割机，空压机，水泵，

升降照明灯等（选装）

程力定制

个

1

4、重要技术参数

【整车技术参数】

产品商标

浩天星运牌

公告批次

351

产品名称

救险车

产品型号

HTX5120XXHL6

总质量(Kg)

12100

驾驶室准乘人数(人)

3,2

整备质量(Kg)

11905,11970

外形尺寸(mm)

7730,8280×2500×3650,3750

接近角/离去角(°)

19/13

前悬/后悬(mm)

1260/2520

轴荷(Kg)

4850/7250

最高车速(Km/h)

105,89

备注

采用3950、4500轴距。防护材料:侧,后下部防护为整体结构,与车身为一体,后防护下边缘离地高度480mm;选装限速装置时最高车速为89km/h.ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS;襄阳东风隆诚机械有限责任公司,ABS/ASR-24V-4S/4M;该车安装具有卫星定位功能的行驶记录仪。整车长/轴距/后悬对应关系:7730/3950/2520,8280/4500/2520.该车专用装置:装有静音车厢,发电机组,电缆卷盘,工具箱,电焊机,控制系统等;用于应急抢险,厢体顶部封闭不可开启;液压尾板收起状态的水平长度为270mm,液压尾板重量为500kg。

【底盘技术参数】

底盘型号

EQ1185LJ9CDE

底盘名称

载货汽车底盘

商标名称

东风牌

生产企业

东风汽车股份有限公司

轴数

2

轮胎数

6

轴距 (mm)

3600,3950,4500,4700,5000,5300,5600

轮胎规格

295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+7,8/-

前轮距(mm)

1862,1933,1949

燃料种类

柴油

后轮距(mm)

1806,1865

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

CY4SK761

YCS04200-68

D4.5NS6B220

YCY30165-60

B6.2NS6B210

B6.2NS6B230

D4.0NS6B195

YCY30170-60

东风朝阳朝柴动力有限公司

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

4087

4156

4500

2970

6200

6200

4000

2970

145

147

162

121

154

169

143

125
