    CLW5130TXFQC100/HW型器材消防车

    发布时间:   2022/4/19作者:程力专用汽车股份有限公司   底盘型号:ZZ1187N501GF1   额定质量:0   查看次数:

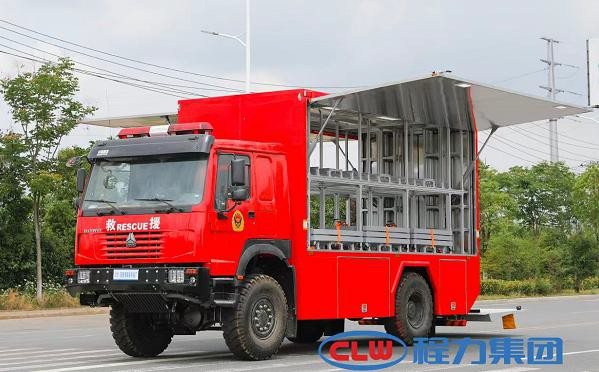

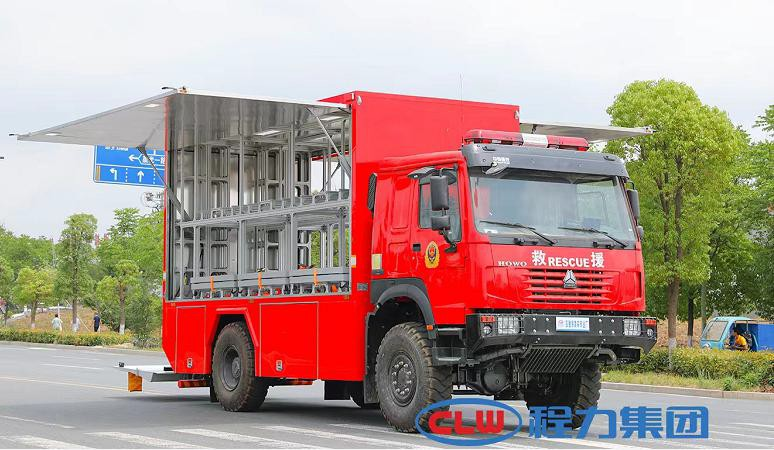

    • 多方位展示图
    • 规格配置

      1、整车概述

      器材消防车采用豪沃型 ZZ1187N501GF1 型底盘进行改装,车内由翼开启箱门、液压尾板、器材箱等组成,可根据运输设备的外形尺寸及特点固定、安装,适用于通过复杂路况向一线输送使用。形成机动性强、为部队在野外执行任务时提供特种装备运输保障。

      2、设计理念

             高标准、科学改装,保证车辆具有优良可靠性能

      1、车体改装符合国家和行业相应标准;

      2、改装后整车各项主要性能指标不低于原车性能指标;

      3、根据汽车底盘轴距、承载、额定总重和用户需求对整车进行优化布局设计,确保轴荷分配及左右配重应合理,同时保证具有最大的工作空间,各功能区的设计科学、合理,避免工作时出现相互交叉影响;

      4、整车设计使用年限在 10 年以上,车体各部做相应的防锈、防腐蚀处理。

      5、车体改造完成后进行整车性能测试,如行驶试验、载荷平衡测试、淋雨测试等,确保整车性能符合设计要求;

           安全环保材料,保证安全

      1、改装原材料采用符合相关标准并通过“CCC”质量认证的材料,各种材料具有无污染、绿色环保材料、防火/防水材料;胶为汉高无苯胶;各项性能符合相应材料标准;车外螺钉、螺母、垫片等紧固件全部选用不锈钢 1Cr18Ni9Ti 材料,铆钉可采用铝铆钉;车顶平台骨架采用矩管电泳处理;车顶平台采用铝合金花纹板;车外喷涂与原车相同的金属漆。

      2、全车采用防火材料,保证车辆的防火性能;

      3、所有改装用的胶、漆、板材全部采用环保材料,保证车内环境质量;

      4、改装不改变整车配重及重心,保证车辆的侧向稳定性和刹车性能;

         科学配重,保证车辆承载及稳定性,提高安全性

      1、为确保整车性能,在整车设备选用时,我们在确保质量的前提下,尽量采用重量轻的设备及材料,以减小整车的重量。在进行总体布置时,我们对整车设备进行了合理的布置,注意前、后轴的轴荷分配比例及左右两侧的重量平衡,并进行校核,确保前后轴荷在厂家规定的范围内。


      2、设计采用全 3D 数模设计并运用科学合理仿真手段确保我们的车厢耐用稳固:

      3、仿真及有限元分析确保车厢顶部负载 2 吨及侧碰撞负载 1.5 吨时车厢骨架相对变形量符合相关法规标准,确保厢内设备的防护及乘员安全。

      3、重要技术参数

      【整车技术参数】

      产品商标

      程力威牌

      公告批次

      348

      产品名称

      器材消防车

      产品型号

      CLW5130TXFQC100/HW

      总质量(Kg)

      13000

      驾驶室准乘人数(人)

      2

      整备质量(Kg)

      12850

      外形尺寸(mm)

      8375×2500×3950

      接近角/离去角(°)

      12/11

      前悬/后悬(mm)

      1430/2245

      轴荷(Kg)

      5000/8000

      最高车速(Km/h)

      89

      备注

      整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:φ125mm,与车辆连接方式:螺栓连接,后防护离地高度:425mm,车用起重尾板收起时水平长度为285mm。ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有各类消防器材。

      底盘技术参数】

      底盘型号

      ZZ1187N501GF1

      底盘名称

      载货汽车底盘

      商标名称

      豪沃牌

      生产企业

      中国重汽集团济南卡车股份有限公司

      轴数

      2

      轮胎数

      6

      轴距 (mm)

      3800,4200,4500,4700,4800,4900,5000,5200,6050

      轮胎规格

      295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR

      钢板弹簧片数

      11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,7/7+6,7/7+3,3/7+6,3/7+3,2/3

      前轮距(mm)

      1950,2035

      燃料种类

      柴油

      后轮距(mm)

      1848,1860

      排放依据标准

      GB3847-2005,GB17691-2018国

      发动机型号

      发动机生产企业

      排量(ml)

      功率(Kw)

      WP8.350E61

      MC07H.35-60

      MC07H.33-60

      MC07.33-60

      MC07.31-60

      MC07.27-60

      MC07.34-60

      MC07H.29-60

      WP9H350E62

      WP7H270E62

      WP7H300E62

      WP7H320E62

      潍柴动力股份有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      中国重型汽车集团有限公司

      潍柴动力股份有限公司

      潍柴动力股份有限公司

      潍柴动力股份有限公司

      潍柴动力股份有限公司

      7800

      7360

      7360

      6870

      6870

      6870

      6870

      7360

      8800

      6800

      6800

      6800

      257

      257

      240

      240

      228

      202

      251

      213

      257

      199

      221

      235



      4、主要配置参数

      项目

      详细配置参数

      品牌

      单位

      数量

      底盘

      重汽底盘ZZ1187N501GF1 发动机型号:

      MC07.31-60 功率:228kw

      重汽豪沃

      1

      副车架加装

      汽车大梁专用,防腐电泳处理

      程力定制

      1

      厢体

      铝合金型材立柱、护板及不锈钢包角等装饰件

      程力定制

      1

      翼展门

      左右两侧翼展翻门

      程力定制

      2

      尾门

      后门双开

      程力定制

      1

      动力单元

      液压尾板(2000kg)

      程力定制

      1

      液压动力单元

      程力定制

      1

      器材架

      铝合金器材架

      程力定制

      4

      交直流荧光灯

      车内照明装置

      程力定制

      1

      灭火器

      厢体内和厢体下方便取用

      程力定制

      1

      接地装置

      接地装置有效防止静电

      程力定制

      1

      GPS、倒车影像、

      雷达

      可选装配置

      程力定制

      1

      液压支腿

      单腿 8 吨

      程力定制

      1

      警灯

      1.6 米长排警灯,爆闪灯(选装)

      程力定制

      1

      辅助系统

      UPS 电源

      程力定制

      1

      UPS 蓄电池

      程力定制

      1

      双电源自动转换器

      程力定制

      1

      蓄电池(200A)

      程力定制

      1





      5、售后服务

      程力集团售后服务人员始终秉承为客户增值,让客户感动的服务理念,一切以客户利益为重,以客户满意作为工作的唯一标准,尽己所能,为客户需要尽心尽责,最大限度的节省客户时间、费用,以最短的时间、最少的费用为客户一次性解决问题。

      全国 319 家售后服务站,比同类厂家服务站受控程度更高,服务质量、维修水平也更有保障。
