    压缩式垃圾车的组成和结构说明

    发布时间:   2018/6/15作者:程力专用汽车股份有限公司   底盘型号:   额定质量:   查看次数:

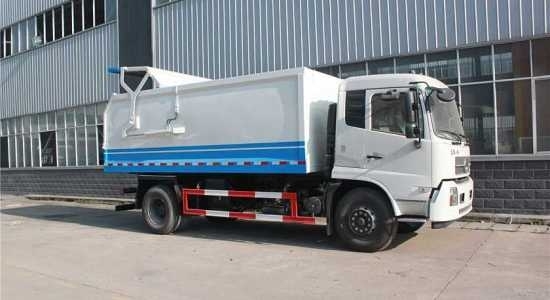

    压缩式垃圾车主要由以下几个部件构成:
     1、箱体
    垃圾车板材选用优质边三底四猛钢制作,箱体有矩形,也有新式弧形设计,车箱内底部设有两条供推板滑行的轨道也就是槽钢,底部槽钢既是钢体结构的安装连接基础件,又是推板向支承。轻便最大限度地增大箱体有效空间和降低结构重心。车箱底板为全密封结构,污水腐蚀,车箱积水全部泄入斗体污水箱,以免腐蚀箱体和汽车底盘,以及避免行驶过程向路边漏洒污水,有效的防止了二次污染。
     2、垃圾装填器
    装填器由框形骨架、导轨、料斗、刮板、滑板、负压板和轻型覆盖件组成。通过刮板油缸、滑板油缸和负压板的顺序动作,实现将料斗内物料循环压入车箱的功能。装填器又是车厢后部的密封装置,通过举升油缸、滑移铰链和锁紧装置来实现开启、关闭动作。装填器的底部设有污水箱,料斗压缩挤压的积水都流入污水箱,在卸料时污水箱内污水可开启阀门排放入污水池中。
    3、翻转组织
    依据用户需求可选装翻桶组织、翻板组织或翻斗组织,该组织选用液压双作用双缸翻转,铁桶或塑料桶再翻转进程中被体系锁紧,安全平稳力度大,构造合理。 在整车移动时,该组织处于翻起状态,以便于正常行车。
    4、液压体系
    该车液压油缸动作选用电路控质气路,气路阀操控气缸,气缸操作液压多路阀,液压多路阀操控油缸动作。操作简略可靠,同时也具有手动直接操作液压多路阀,具有单液压体系双向操控。
         压缩式垃圾车液压体系由油箱及过滤体系、油泵、多路换向阀、单向节流阀、油缸、油管等构成。体系的动力来源于发动机,通过取力器将动力分出,取力器股动齿轮泵作业。
