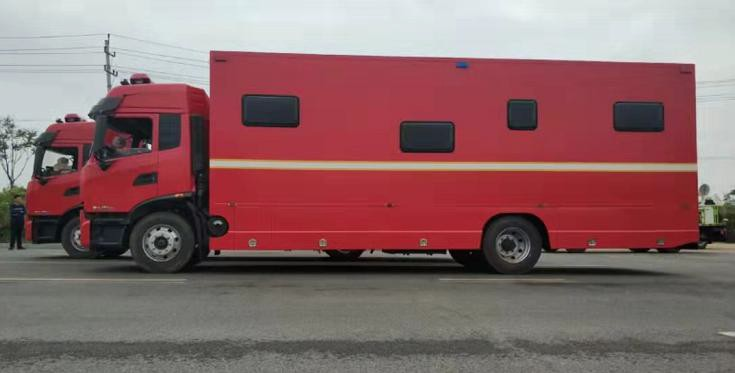

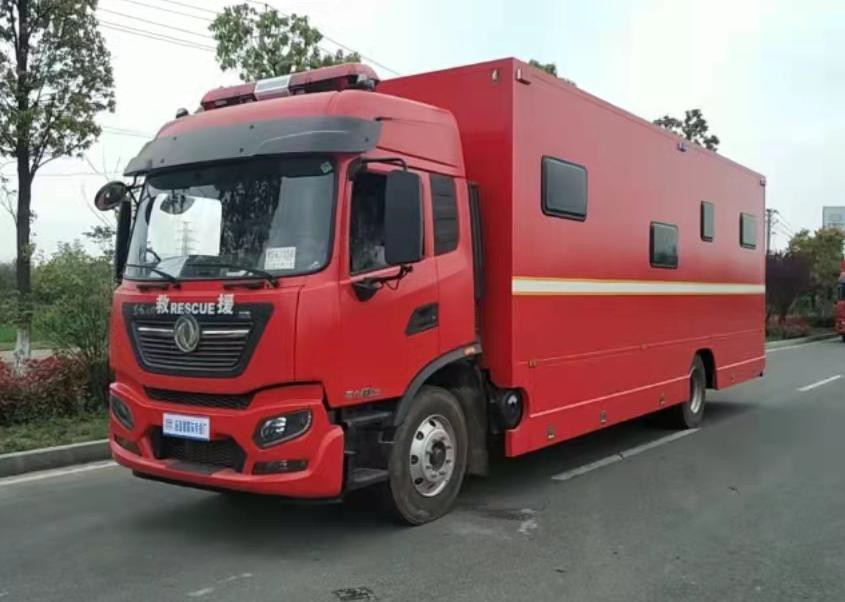

    CL5160XLY6BZ型淋浴车

    发布时间:   2021/7/21作者:程力专用汽车股份有限公司   底盘型号:DFH5160XXYE6   额定质量:0   查看次数:
    • 多方位展示图
    • 规格配置

       天锦淋浴车主要技术参数:
      1、整车

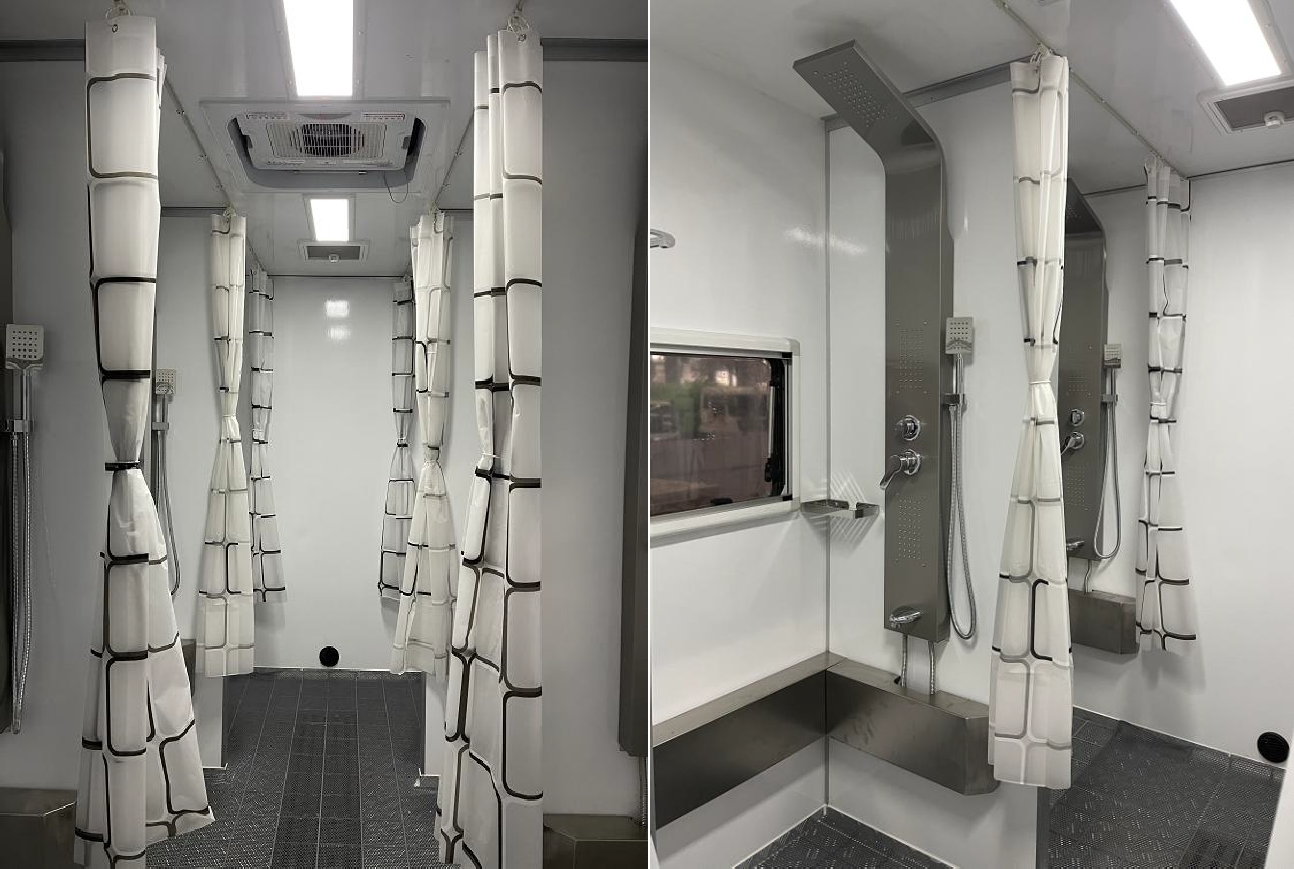

      扩展舱为更衣间,更衣间右外侧设有门和门梯,撤收后门梯固定在主车厢下副梁中间,更衣间门口处设有门梯灯;厢体后端设有登顶梯,主车厢下设有扩展机构,扩展舱(更衣间)的展开和撤收由扩展机构实现,撤收后有可靠的锁紧机构。设备间在厢体前端:内部有燃油热水锅炉、2.8KVA柴油发电机、水泵、精密过滤器、暖风机、灭火器、通风窗、照明灯;淋浴间设置12个淋浴喷头、U形不锈钢水箱(淋浴间前端、右端、后端设置水箱)、皂盒、通风窗、照明灯;更衣间为右侧扩展舱,内设有更衣柜、衣帽钩、照明灯、前端下部设有通风进气门、后端上部设有换气扇。
      2、厢体
      厢体采用聚氨酯发泡技术制作的保温厢体,外蒙皮为1.5mm厚防锈铝板、内蒙皮为2.5mm厚玻璃钢板。
      3、水路系统
      由潜水泵汲取水源或消防栓及自来水供水经进水口至精密过滤器去除源水中的悬浮杂质,经紫外线消毒后注入淋浴水箱,从而实现汲水和水质净化。
      调节阀手柄,启动洗浴泵,向锅炉内注满水后,再启动锅炉,在洗浴泵的作用下,水箱内的冷水和锅炉内的热水分别进入恒温混水阀,按设定温度
      自动混合,达到洗浴水温,通过淋浴管向淋浴间供水,实现淋浴。
      排水时,依次打开各排污阀,进行排水。水箱底端阀门可使水箱排水。系统所有管路可有效排水,杜绝低温情况下因存水冻结而引起管件等损坏。
      4、电气系统
      通过外部电源或发电机组发电进行配电,一路对锅炉控制系统、潜水泵、洗浴泵、紫外线消毒器供电;
      另一路通过变压器变压后,直流24V电供整车照明,对暖风机和换气扇供电。电气系统采用成熟的工艺,
      系统能够实现自动控制,在燃料及源水供应充足情况下,能够做到无人值守连续长时间工作。
      自行式淋浴车是根据部队的需要研制的洗浴装备,具有淋浴设施,淋浴水加热能源装置、水净化处理设备和供电保障能力的自行式洗浴 车辆。适用于野外情况下对人员提供洗浴保障。

      三、 天锦淋浴车主要配置及构成采用汽车二类底盘,上置保温厢板,车厢内部零部件为不锈钢材质,配置水质净化装置、淋浴热水设施及更衣帐篷,具有抽水、净水、加热淋浴水、取暖、储水及更衣、洗浴等主要功能,是一种机动性强、可独立运行的洗浴装备。
      淋浴时,由水泵将冷水注入锅炉,加热至38~42℃,通过管道不断将热水送入淋浴喷头,供人员在车上洗消。寒冷地区使用时,由暖风机供暖,使车内温度保持在20℃以上。有的淋浴车除车上装有蒸气锅炉、水泵和汲扬器等固定设备外,并带有帐篷和淋浴设备。作业时由汲扬器把冷水抽到混合室,用蒸气将水加热,送至车旁帐篷内的淋浴设备,供人员洗消






















      CL5160XLY6BZ型淋浴车产品主要技术资料 [环保√]
      产品名称 CL5160XLY6BZ型淋浴车 外型尺寸(mm) 10700×2550×3980
      底盘型号 DFH5160XXYE6 货厢尺寸(mm) ××
      前排乘客 2,3 额定载客(人)
      总质量(kg) 16000 接近/离去角(°) 16/8,14/8
      额定质量(kg) 前悬/后悬(mm) 1400/3500,1430/3470
      整备质量(kg) 15870,15805 最高车速(km/h) 89
      排放标准 GB3847-2005,GB17691-2018国Ⅵ
      整车说明 ABS型号:ABS 8,J ABS,ABS-E 4S/4M;ABS生产企业:东科克诺尔商用车制动系统(十堰)有限公司,焦作博瑞克控制技术有限公司,威伯科汽车控制系统(中国)有限公司;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧防护采用裙板结构,离地高度为440mm; 后防护尺寸(mm):2350×120×100×5,后防护离地高度:470mm,材料:Q235;专用功能及装置:该车主要用于野外淋浴保障功能,专用装置:冷热水供给系统、淋浴装置;其他说明: 该车仅选用轴距5800mm;总长(mm)=前悬+轴距+后悬:10700=1430+5800+3470;10700=1400+5800+3500;选装外观和内饰.


      CL5160XLY6BZ型淋浴车底盘参数
      底盘型号 DFH5160XXYE6 燃油种类 柴油
      轴数 2 前轮距(mm) 1815,1860,1835
      轴距(mm) 5800 后轮距(mm) 1800
      轮胎数 6 轮胎规格 9.00R20 16PR,10R22.5 16PR,10.00R20 18PR,11R22.5 18PR,275/80R22.5 18PR
      CL5160XLY6BZ型淋浴车发动机参数
      发动机型号 发动机生产企业 排量(ml) 功率(kw)
      DDi50E190-60
      D4.0NS6B185
      东风商用车有限公司
      东风康明斯发动机有限公司
      5000
      4000
      147
      136
