具有从多种水源制取饮用水的功能，适应性强，适用范围广。
-
采用保温厢体结构，配有供暖系统，可在寒冷地区使用。
-
配有发电机组，也可使用外接电源，便于单独执行任务，使用方便。
-
自动化程度高，具备故障自诊断及安全保护功能，操作方便。
-
具有反渗透RO 膜净水功能，水质好，出水速度快。

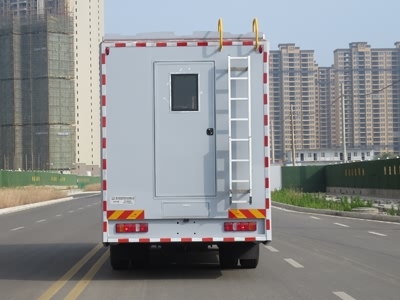

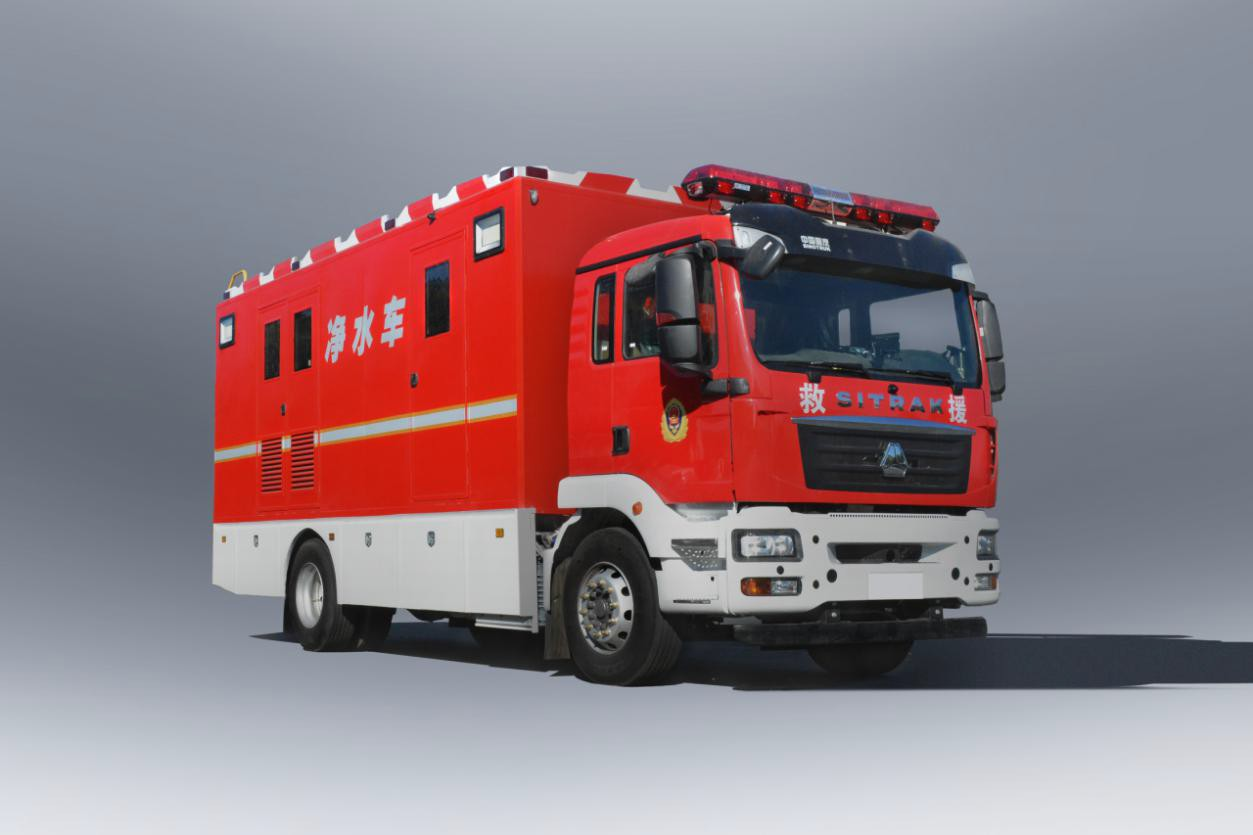

YZR5150XJSZ6型净水车
1 产品型号、规格、特点
新东日牌YZR5150XJSZ6净水车，是一种具备实时检测、在线过滤处理、在线净化供水的多功能移动水处理平台。整车采用高可靠性的汕德卡牌重 型卡车底盘为改装平台，集成有静音发电机、净水设备、燃油锅炉、移动 水质检测箱、净水箱等成套设备。采用当前行业先进的膜处理技术，操作 使用方便。应用于泥石流、山体滑坡、地震、防汛、排涝等重大灾害事故 现场的用水保障和重大野外演习饮水用水保障等。也适用于消防救援、综 合保障等应用环境。
新东日牌YZR5150XJSZ6净水车主要特点：
具有贮水和输水功能，展开撤收方便。
1 产品主要技术参数
|
产品商标 |
新东日牌 |
公告批次 |
335 |
|
产品名称 |
净水车 |
产品型号 |
YZR5150XJSZ6 |
|
总质量(Kg) |
15000 |
外形尺寸(mm) |
8600,8400×2510×3925,3725 |
|
额定载质量(Kg) |
1595,1660 |
整备质量(Kg) |
13210 |
|
驾驶室准乘人数 |
2,3(人) |
前悬/后悬(mm) |
1450/2650,1450/2450 |
|
接近角/离去角 |
16/21(°) |
最高车速(Km/h) |
89,110 |
|
轴荷(Kg) |
5400/9600 |
|
|
|
备注 |
车厢顶部封闭不可开启。主要专用装置为发电机、净水配套设备、热水器等装置。该车是净化水的专用车辆,专门用于提供生活用水和饮用水。ABS系统控制器生产企业/型号为威伯科 (上海)管理有限公司/4460046300;侧后部防护均为裙边结构,后防护下边缘离地高度490mm。 |
||
|
底盘型号 |
ZZ5186XXYN561GF1 |
底盘名称 |
厢式运输车底盘 |
|
商标名称 |
汕德卡牌 |
生产企业 |
中国重汽集团济南商用车有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
4500,4700,5000,5200,5600,5800,6300 |
||
|
轮胎规格 |
295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,275/80R22.5 18PR, |
||
|
钢板弹簧片数 |
3/4,2/3+2,3/3+2,3/9+8,3/7+3 |
前轮距(mm) |
1900,1950,1998,2015,2035 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1850 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
MC05H.25-60 MC07.25-60 MC07.27-60 MC07.29-60 MC07.31-60 MC07.33-60 MC07.34-60 MC07H.29-60 MC07H.33-60 MC07H.35-60 WP6H245E61 WP6H270E61 WP7.270E61 WP7.300E61 WP8.350E61 |
中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司中国重型汽车集团有限公司潍柴动力股份有限公司 潍柴动力股份有限公司潍柴动力股份有限公司潍柴动力股份有限公司潍柴动力股份有限公司 |
4910 6870 6870 6870 6870 6870 6870 7360 7360 7360 6220 6220 7470 7470 7800 |
180 188 202 213 228 240 251 213 240 257 180 199 199 220 257 |
1.1 净化水水质指标
1） 净化水水质指标
水净化系统可处理处理三类以上（含三类）地表水。符合GB5749《国家生活饮用水卫生标准》。
2） 净化产水量及贮水量指标生活用水产水量：2500L/h 饮用水产水量：1000L/h
贮水量：2000L
1.2 环境适应性
工作温度：-25～+46℃； 湿度：≯95％（25℃）；
砂尘：能抵抗我国戈壁沙漠地区砂尘吹袭环境条件的有害影响； 防水：能在暴雨（降雨量16mm/h）条件下作业；
日晒：能抵抗我国南方地区和西北高原沙漠地区日照条件下作业； 天候：适合在夜间作业；
海拔高度：3000m(允许随海拔高度增加而适当降低作业能力)。
2 整车系统组成及设计
2.1 整车系统组成
新东日牌净水车由汕德卡厢式运输车专用底盘、保温厢体、净化水箱、取贮水系统、净化系统、水质检测箱、静音发电机、开水供应系统、水路 系统及电气控制系统等组成。
厢体前壁右侧固定灭火器，厢体内前舱安装热水锅炉、发电机组，后舱安装不锈钢净化水箱，净水设备，水泵，附件箱以及管路系统。
2.2 保障性设计
在实现产品功能的前提下，尽量简化设计和方便使用，达到降低对人力、人员的技术等级、保障设备和资源等的要求。配备成套随车技术资料和设备随机资料，资料采用国家标准编制、内容详尽、通俗易懂，使操作人员便于掌握；设备操作尽量简化，使用操作方便；凡插错能引起故障的
电缆都采用不同的电缆插头座，并有标记，以防误插；主要设备和配套件供货渠道和售后服务有保证。
2.3 安全性设计
3.3.1 机械安全
为保证乘员安全，凡危险部位均设有防护或隔离装置，并有明显的标志；结构件设计尽量考虑圆滑过渡；方舱采用大板结构，强度可靠，适合各种路面状况的行驶；车内机械连接采用螺装和焊接相结合，确保所有机械连接牢固可靠，质量较大的设备采用预埋件安装。运动件在车辆运行过程中均有可靠的锁定。
3.3.2 电气安全性
电气系统的安全性由配电箱保障，配电箱具有过流、漏电、过压、欠压和接地检测和短路保护功能等功能，对人身、设备安全有足够的保障， 具体指标如下：
a) 漏电保护
配电箱内设有电流型漏电保护装置，当漏电电流大于等于30mA（允许误差±5 mA），配电箱安全保护装置自动切断电源输出；
b) 过流保护
具有过流保护功能，当输入电流超过允许值时，切断电源输入；
c) 过压保护
当输入电压达到允许误差时，配电箱安全保护装置（空气断路器）发出声光告警并自动切断电源输出。
d) 欠压保护
当电压低于允许误差时，配电箱安全保护装置切断输出；
e) 短路保护
当直流供电回路出现过流、短路现象时，配电箱切断输出；在电气回路设计中，带电金属部件、接线端子采取加装防护和套管等保护措施，供电电源、供电线路的功率容量、绝缘等级等均采用了冗余设计技术，所有接插件的接线端子均加装有绝缘套管，确保整车的电气安全；电源转接与
控制板采用绝缘材料，防止焊点脱落时通过该板接地，对作业人员人身安全造成伤害。
3.3.3 防火安全
车辆配置了2个2kg干粉灭火器，可扑救A类、B类火灾及E类火灾。安装于便于取放和易发现位置；车内电源线、信号线等线材均选用阻燃电缆； 车内安装件及内饰等均选用具有阻燃性能的材料。
3.3 可维修性设计
设备的设计要考虑便于装配、现场安装和调整，功能单元和插件要便于维修和拆卸，经常需打开的地方应使用快锁装置，打开方便，锁紧牢固可靠。此外还应采取以下措施：
采用模块化设计，缩短维修时间；接插件有识别标志，插座项目代号和插头电缆代号要一一对应，清楚明了，防止误接。对于误接会产生严重后果的（如电源端），应使用不同类别的插件或有防误接措施；插件单元的项目代号和插入位置的项目代号（或位置代号）具有唯一性，保证正确辨认；要经常拆卸的地方，应尽量不使用工具就能打开，即使使用工具也要易接触到；按“结构设计统一化要求”的规定，制作出完整的、清楚明了的识别标记。这些识别标记与提供用户的使用说明相对应。
