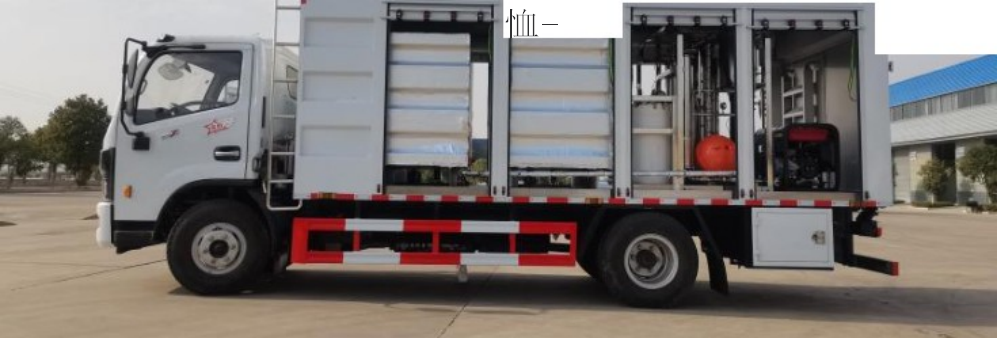

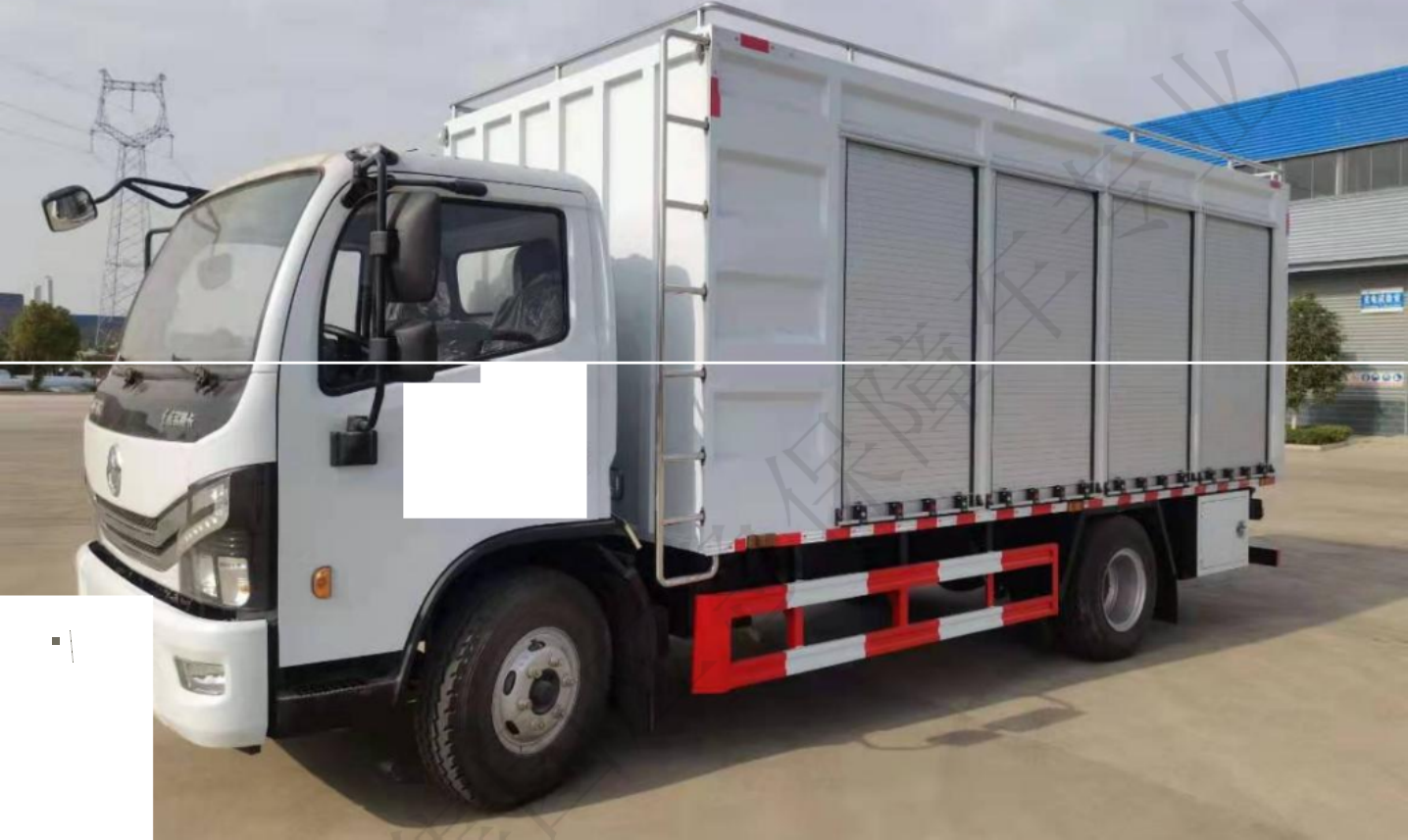

CL5090XJS6BZ型净水车
l 、设计理念
净水车由锅炉仓，净水仓，水箱，开水加热系统，照明系统，供水加压系统，排水系 统组成。净水能力达到 l T 纯 水／小 时，采 用 反 渗 透 技 术 ，纯 净 水 制 做 工 艺．净化饮水保障车是为消防队伍野外执行任务、扑救重特大火灾和抢险救援任务提供饮用水保障的需要而开发 研制的一种机动、能把野外较差水源净化为可直接饮用的净水的装备。
高标准、科学改装，保证车辆具有优良可靠性能
l、车体改装符合国家和行业相应标准；
2、改装后整车各项主要性能指标不低于原车性能指标；
3 、 根 据汽车底盘（轴距、承载、额定总重）和用户需求对整车进行优化布局设计， 确保轴荷分配及左右配重应合理，同时保证具有最大的工作空间，各功能区的设计科学、 合理， 避 免 工作时出现相互交叉影响；
4、整车设计使用年限在 10 年以上， 车体各部做相应的防锈、防腐蚀处理。
5、车体改造完成后进行整车性能测试， 如 行 驶试验、载荷平衡测试、淋雨测试等， 确保 整车性能符合设计要求；
安全环保材料，保证安全
l、改装原材料采用符合相关标准并通过 " CCC" 质 量认证的材料， 各 种 材 料 具有无污染、绿色环保材料、防火／防水材料；胶为汉高无苯胶；各项性能符合相应材料标准；车 外螺钉、螺母、垫片等紧固件全部选用不锈钢 1Cr 18Ni 9Ti 材 料 ， 柳 钉 可采用铝柳钉； 车顶平台骨架采用矩管电泳处理；车顶平台采用铝合金花纹板；车外喷涂与原车相同的金属
漆。
2、全车采用防火材料， 保 证车辆的防火性能；
3 、 所 有 改装用的胶、漆、板材全部采用环保材料， 保 证车内环境质量；
4、改装不改变整车配重及重心， 保 证车辆的侧向稳定性和刹车性能；
科学配重，保证车辆承载及稳定性，提高安全性
l、为确保整车性能，在 整 车设备选用时， 我 们 在 确 保 质 量的前提下， 尽 量 采 用 重量轻
的设备及材料，以减小整车的重量。在进行总体布置时，我们对整车设备进行了合理的布置， 注意前、后轴的轴荷分配比例及左右两侧的重量平衡，并进行校核，确保前后轴荷在厂家
规定的范围内。
2、主要配置表
|
项目 |
详细配置参数 |
品牌 |
单位 |
数量 |
|
底盘 |
东风多利卡EQ1 095SJ 8CD2 |
东风 |
辆 |
1 |
|
专用功能系统
专 |
净水厢体 |
程力定制 |
套 |
2 |
|
净水机组 |
程力定制 |
套 |
2 |
|
|
发电机 |
程力定制 |
套 |
1 |
|
|
抽水泵 |
程力定制 |
台 |
2 |
|
|
进水水带 |
程力定制 |
套 |
1 |
|
|
排水水带 |
程力定制 |
套 |
4 |
|
|
原水箱 1. 5T |
程力定制 |
套 |
1 |
|
|
纯水箱 l T |
程力定制 |
套 |
1 |
|
|
控制系统 |
程力定制 |
套 |
1 |
|
|
水路系统 |
程力定制 |
套 |
1 |
|
|
登顶梯 |
程力定制 |
套 |
1 |
|
|
简易侧防护＋后保险杠 |
程力定制 |
套 |
1 |
3、整车技术参数
|
【整车技术参数】 |
|||
|
产品商标 |
程力牌 |
公告批次 |
349（扩展） |
|
产品名称 |
净水车 |
产品型号 |
CL5090XJS6BZ |
|
总质量(Kg) |
9100 |
驾驶室准乘人数(人) |
3 |
|
整备质量(Kg) |
8905 |
外形尺寸(mm) |
7100,6588×2330×3100 |
|
接近角/离去角(°) |
21/11 |
前悬/后悬(mm) |
1130/2170,1130/2150 |
|
轴荷(Kg) |
3300/5800 |
最高车速(Km/h) |
103 |
|
备注 |
ABS型号:ABS/ASR-24V-4S/4M;ABS生产企业:襄阳东风隆诚机械有限责任公司;安装有限速装置;允许外接充电;选装描述:该车选装上装;侧后防护情况:侧后防护材质为Q235,侧防护离地高度:350mm,后防护尺寸(mm):120×50,离地高度为:400mm;;车厢两侧为软帘结构;车厢顶部封闭且不可开启;专用功能及装置:该车配备净水设备、净水箱、水泵、发电动机等专用设备. 该车是净化水的专用车辆,专门用于提供生活用水和饮用水,该车选用发动机YCY24140-60 ,ZD30D16-6N ,Q28-130E60NV,30-C6D,NV30-C6G,D4.0NS6B160,D25TCIF1,D30TCIF1;其他说明:此车型采用轴距:3800mm、3308mm, 外形尺寸长(mm)=前悬+轴距+后悬的对应关系:7100=1130+3800+2170,6588=1130+3308+2150;选装驾驶室 |
||
|
【底盘技术参数】 |
|||
|
底盘型号 |
EQ1095SJ8CD2 |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
东风牌 |
生产企业 |
东风汽车股份有限公司 |
|
轴数 |
2 |
轮胎数 |
6 |
|
轴距 (mm) |
3308,3800,4400 |
||
|
轮胎规格 |
7.50R16LT 16PR,8.25R16LT 16PR |
||
|
钢板弹簧片数 |
8/10+7,12/12+9,6/6+5,3/8+6,3/3+3 |
前轮距(mm) |
1745,1760 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1586,1630,1650,1800 |
|
排放依据标准 |
GB17691-2018国Ⅵ |
||
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
YCY24140-60 ZD30D16-6N D25TCIF1 D30TCIF1 NV30-C6G NV30-C6D D4.0NS6B160 Q28-130E60 YCY30165-60 |
广西玉柴机器股份有限公司 东风轻型发动机有限公司 昆明云内动力股份有限公司 昆明云内动力股份有限公司 东风朝阳朝柴动力有限公司 东风朝阳朝柴动力有限公司 东风康明斯发动机有限公司 安徽全柴动力股份有限公司 广西玉柴机器股份有限公司 |
2360 2953 2499 2977 2968 2968 4000 2800 2970 |
103 120 110 125 115 120 118 96 121 |
