    智能移动式压缩转运箱简介

    发布时间:   2020/4/14作者:程力专用汽车股份有限公司   底盘型号:   额定质量:   查看次数:

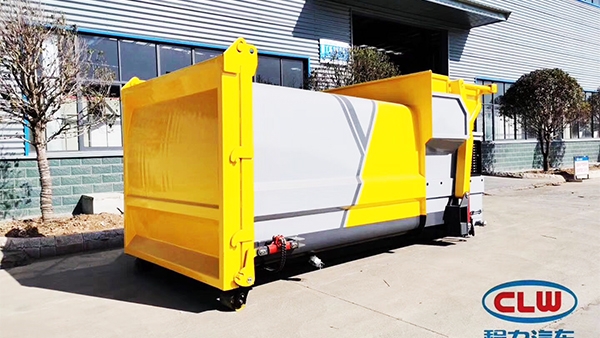

    程力精工12方智能移动式压缩转运箱简介

    1.产品技术描述

    移动式压缩转运箱为我公司引进德国技术而研发的新一代垃圾压缩处理设备,该设备由垃圾储存箱、压缩机构、翻斗机构、电液控制系统等组成,配套拉臂车移动使用。设备具有结构紧凑、

    布置灵活、操作方便、不需建设厂房和基础等特点,适用于街道社区、医院、学校、公园、广场等各种垃圾收集转运的场所,是城市环卫部门、各种企事业单位垃圾处理装备的一种理想选择。
    2、
    方压缩箱主要技术参数与配置


    技术项目

    技术参数

    相应配置

    型号

    CL12

    海纳尔动力控制单元,进口台湾台达PLC控制系统,信捷显示器,施耐德电器开关,台湾台达CPU处理器。

    外形尺寸:长*宽*高(mm)

    5450×2575×2560

    箱体容积(m3

    12

    翻料斗容积(m3

    2.5

    设备投料口高度mm

    1530



    底梁宽度mm

    1060



    导向轮轮距mm

    2200



    吊耳中央高度(mm)

    1570



    液压系统额定压力(Mpa)

    21

    意大利进口凯斯帕齿轮泵或马祖齿轮泵

    最大压缩力(KN)

    280



    压实密度(t/m3

    0.8



    运行噪音dB

    63



    电机功率(Kw)

    7.5

    ABB定制专用电机

    电源

    380V.三相.15A,防水设计



    推头循环时间(S)

    42



    压缩腔单次循环行程容积(m3

    1.2



    理论:单机处理垃圾量(m3/h)

    95



    卸料后门开启方式

    快换液压接头



    整机重量(kg)

    4800






    3.产品工艺流程




    4.产品的技术特点

    1)设备模块化设计,可独立作业,不需要配套其它设备和厂房,布置灵活;

    2)压缩机功率达7.5kw,进料口容积大,设备工作效率高,抗高峰冲击能力强;

    (3设备具有后门“B 型”密封和底部储水的双重密封设计,整个箱体密封设计,垃圾运输过程无二次污染;

    (4垃圾箱整体为大弧形结构,其底板采用 5mmQ345 高强度、耐磨钢材,侧板及顶板采用5mmQ345 高强度、耐磨钢材,压缩推头的两侧板采用 10mmQ345 高强度、耐磨钢材,压缩仓的两侧板采用 12mm,10mm基板和耐磨板拼焊而成,

            滑动耐磨件采用 高强尼龙 PA66,整体结构合理,使用寿命长;

    (5垃圾储存箱体采用前小后大的锥度设计,便于垃圾倾倒,并且压缩腔前部设置有垃圾剪切和防垃圾反弹装置;

    (6设备采用 PLC 可编程序控制器,可实现人机信息对话、实时显示系统状态,控制系统简捷高效

    (7)电液控制系统元器件均为国际知名品牌产品,设备使用安全可靠;

             (8)设备能耗损失效率参数:压缩机连续工作 2h 后的油箱内油温:≤45℃

             (9)设备安全参数要求:设备的绝缘电阻率:≥350MΩ;

             (10)料斗举升机构满载时任意工作位置停止 15min 油杠杆沉降量:≤3mm。

             (11)产品所有结构件均经过抛丸、除锈、喷涂处理,与垃圾直接接触的钢材均进行了酸洗、磷化等防腐处理,整机防腐性好。

                     料斗上料结构示意图



    主要组成单元:

    1、翻料斗:垃圾的装填容器3m3,可将翻料斗内的垃圾倾倒入压缩腔的机构;

    2、压缩机头:由动力单元(PLC自动控制)、“W”型压缩头和装填腔组成,将料斗送入的松散垃圾压入垃圾箱内;

    3、动力控制单元:动力及控制系统,驱动压缩头将垃圾压入箱体;

    4、箱体:垃圾容器,集装压缩垃圾;

    5、锁紧机构:采用液压连杆机构锁紧固定后门;

    6、尾门:垃圾箱体后盖,密封箱体内垃圾或打开后倾卸垃圾。
