东风天锦系列压缩式对接垃圾车
东风天锦压缩式对接垃圾车

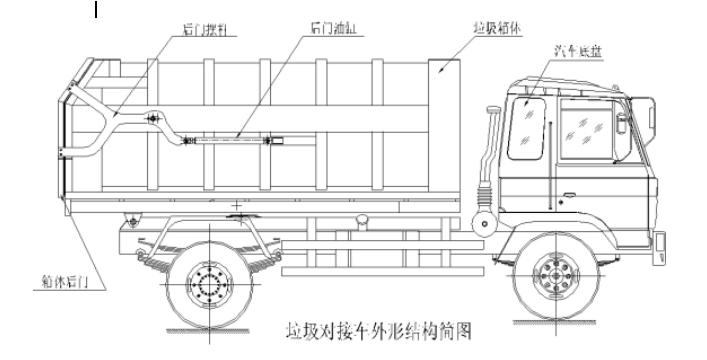

压缩式对接垃圾车结构简图:

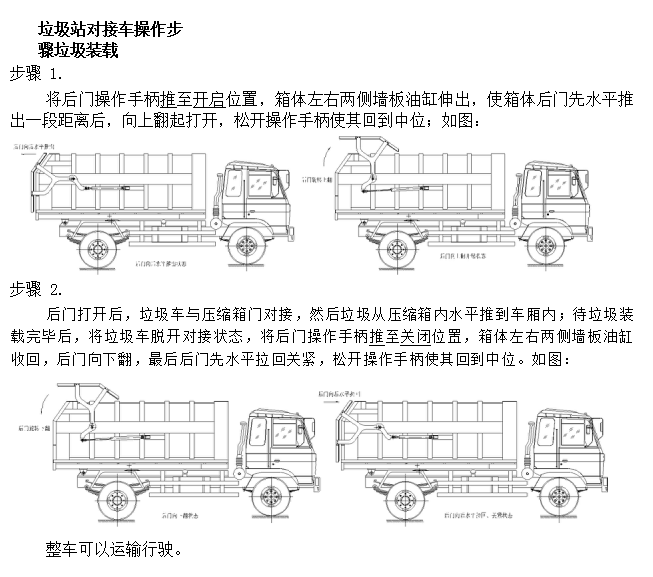

压缩式对接垃圾车操作步骤
在装载垃圾前,空载运转达到 6 个标准气压时,挂上取力器(驾驶室内方向盘左下方),检查各部件有无泄漏或异常后,再按照操作指示牌指示位置进行操作(
操作手柄指示牌在多路阀的下面)

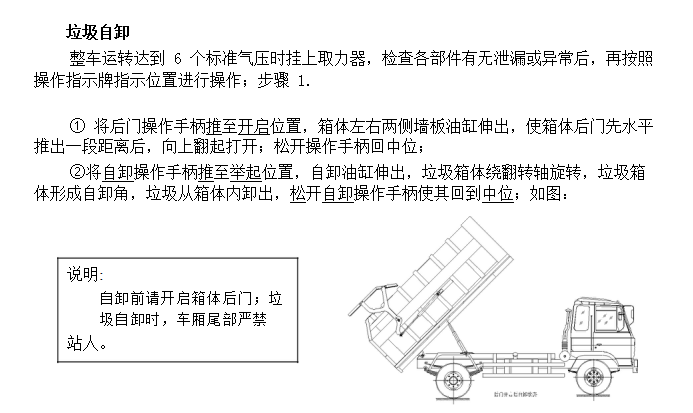

步骤 2. 垃圾卸载完毕后
①将自卸操作手柄推至落下位置,自卸油缸收回,垃圾箱体绕翻转轴旋转,垃圾箱体放回到附车架上,松开自卸操作手柄使其回到中位;
②将后门操作手柄推至关闭位置,箱体左右两侧墙板油缸收回,后门向下翻,最后后门先水平拉回关紧,松开操作手柄使其回到中位。
松开取力器垃圾箱放置完成,整车可以行驶;
四、结构简述1、附车架
程力垃圾站对接式垃圾车附车架采用 16、14、12 号低合金槽钢与 Q235、16Mn 等钢板焊接而成,并用多组 U 型螺栓与汽车大梁牢固联接。
2、垃圾箱体
垃圾箱体采用 10 号热轧普通槽钢、60×80 方管与 12mm、8mm、5mm、4mm 钢板等焊接而成,箱体为整体密封式结构。后门装可有密封条,并在油缸的作用下具有回拉拉紧动作,同时箱体下方可设置污水箱,更好的防止垃圾在运输过程中造成二次污染。
3、液压系统
该车液压油缸动作采用手动液压多路阀控制,液压多路阀控制油缸动作。操作简单可靠,便于维修。
液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机,通过取力器将动力分出,取力器带动齿轮泵工作。
齿轮泵经吸油滤油器将液压油箱中的液压油吸入,多路阀(位于驾驶室外后、车箱前部)供油。多路阀工作时使后门油缸、自卸油缸产生动作,液压油缸不工作时,液压油经过多路阀直接回油箱。
4、主要配件明细表清单
序号 |
名称 |
规格 |
数量 |
备注 |
|
|
|
|
|
1 |
液压油泵 |
CBT-F550FHL |
1 |
|
|
|
|
|
|
2 |
取力器 |
|
1 |
|
|
|
|
|
|
3 |
多路阀 2 联 |
|
1 |
|
4 |
后门油缸 |
63/35-930×630 |
2 |
|
5 |
自卸油缸 |
1330×1020-(Ⅲ) |
2 |
|
6 |
高压油管 |
Φ19 |
6 |
|
7 |
截止阀 |
Q11F-16P |
1 |
|
|
|
|
|
|
8 |
液压表 |
YN-6040MPa |
1 |
|
|
|
|
|
|
9 |
液压油箱 |
40 升 |
1 |
|
|
|
|
|
|
|
|||
|
|
|
|
CLW5161ZDJD5型压缩式对接垃圾车
【整车技术参数】
产品商标 程力威牌
产品名称 程力威牌CLW5161ZDJD5型压缩式对接垃圾车
总质量(kg) 15800
额定质量(kg) 7105,7605,7170,7670
外形尺寸(mm) 8300,8000,7800,7100X2500X3300
整备质量(kg) 8500,8000
驾驶室准乘人数(人)3,2
前悬/后悬(mm) 1430/1870
轴荷(kg) 5600/10200
最高车速(km/h) 90
备注:
1、防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):120×50,后下部防护离地高度(mm):430。2、该车长度与轴距对应关系为:8300/5000,8000/4700,7800/4500,7100/3800。3、车辆颜色、文字喷涂及局部细节可变化。5、ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。6、采用发动机与油耗值对应关系为(L/100km):ISD210 50/27.3,ISD190 50/27.4,ISD180 50/27.6,EQH180-52/24.8,EQH180-53/24.4。7、1、防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后下部防护断面尺寸(mm):120×50,后下部防护离地高度(mm):430。2、该车长度与轴距对应关系为:8300/5000,8000/4700,7800/4500,7100/3800。3、车辆颜色、
文字喷涂及局部细节可变化。5、ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。安装具有卫星定位功能的行驶记录仪。6、采用发动机与油耗值对应关系为(L/100km):ISD210 50/27.3,ISD190 50/27.4,ISD180 50/27.6,EQH180-52/24.8,EQH180-53/24.4,ISB180 50/27.8,ISD270 50/27.3。7、卸料方式为后倾自卸,可选装液压门或双开门。选装车辆侧面及后部外观样式。8、专用装置:箱体,主要用于城镇环卫压缩站垃圾的转运.
【底盘技术参数】
底盘型号 DFL1160BX1V
底盘名称 载货汽车底盘
商标名称 东风牌
生产企业 东风商用车有限公司
轴数 2
轮胎数 6
轴距(mm) 3800,4200,4500,4700,5000
轮胎规格 9.00R20 16PR,10.00-20 16PR,10.00-20 18PR,10.00R20 14PR,10.00R20 16PR,10.00R20 18PR,10R22.5 16PR,275/80R22.5,275/70R22.5 16PR,275/70R22.5 18P
钢板弹簧片数 7/9+6,8/10+8,10/11+10
前轮距(mm) 1880,1900,1920
燃料种类 柴油
后轮距(mm) 1800,1860,1820
排放依据标准 国六/国五
发动机 康明斯
功率 155马力
